什么是静电计
像数字万用表（DMM）相同 ，吉时利静电计是用于丈量电荷、电流、电压和电阻的仪器。但是，静电计具有10Fc的电荷丈量分辨率，100 aA的电流分辨率，以及高达200TΩ的阻抗丈量才能，逾越了规范的数字万用表。静电计用于需求极点活络度或许需求多种类型的活络电子线路丈量的场合。
运用吉时利静电计进行简化的资料高阻值丈量
高阻丈量
电阻最常见的丈量手法是数字万用表，它的丈量规模高达约200 MΩ。但是，在某些状况下，有必要准确丈量千兆欧和更高规模的电阻。这些状况包含比如以下的一些运用：表征高兆欧和吉欧级电阻、确认绝缘体的电阻率和丈量印刷电路板的绝缘电阻。这些丈量可凭借静电计完成，它能够一起丈量十分低的电流和高阻抗电压。
常见的高阻丈量
■绝缘电阻——绝缘电阻是施加在两电极之间的直流电压与电极之间总电流的比值。绝缘电阻丈量的比如包含丈量在印刷电路板上的走线之间的漏电流，或许一个多芯电缆的导体之间的电阻。
■体电阻率丈量——体电阻率是指穿过1cm3的绝缘资料的电阻，并表明为欧姆-厘米，Ω•cm）。
■外表电阻率丈量——外表电阻率是绝缘资料的外表上两个电极之间的电阻，而且以欧姆为单位表明（一般为了明晰表述，单位选用欧姆每方块，即Ω•□）。
运用吉时利静电计来简化电容漏电流丈量
电容漏电流丈量
电容器在电子产品的各个领域都有着十分重要的运用。从守时电路到采样和坚持运用，咱们都依赖于电容以一个几近完美的方法运转。但是，在许多状况下，杂乱的电化学相互效果导致电容无法到达完美。其间一个不太抱负的特性就是漏电流，或许说绝缘电阻（IR）。
电容漏电流能够用绝缘电阻来表征，单位是兆欧-微法（MΩ•μF），由电阻值除以电容值来核算，或许表明为一个特定电压下的漏电流。6517B型静电计对此运用特别有用，由于它能够显现电阻或漏电流，而且输出高达1000V直流电压鼓励。
电容器的漏电是经过向待测电容施加一个固定电压并丈量发生的电流来完成的。漏电流将随时刻呈指数衰减，因而在丈量电流之前，施加电压有必要到达一个已知的时刻周期（“保压”时刻，“soak” time）。假如电路中包含一个正向偏置的二极管（D），丈量功用将得到改善，如下图所示。该二极管的效果就像是一个可变电阻，电容器的充电电流很高时其电阻变低，之后当电流随时刻减小时，电阻值增高。串联电阻阻值能够大大减小，由于它只需在电容器被短路时避免电压源过载和二极管遭到损坏。
出于计算的需求，能够常常经过测验必定数量的电容器来生成有用的数据。明显，手动履行这些测验是不切实际的，因而就需求一套自动测验体系。下图示出这样一个体系，它选用一个6517B型静电计/高阻计和安装在开关主机中的开关板卡。6517B型静电计对此运用特别有用，由于它能够显现电阻或漏电流，而且输出电压高达1000V的直流鼓励。
运用吉时利静电计进行简化的绝缘电阻丈量
高阻丈量
电阻最常见的测验仪器是数字万用表，它的丈量规模高达约200 MΩ。但是，在某些状况下，有必要准确丈量千兆欧和更高规模的电阻。这些状况包含比如此类的一些运用：表征高兆欧级电阻、确认绝缘体的电阻率和丈量印刷电路板的绝缘电阻。这些丈量经过运用静电计来完成，它能够一起丈量十分弱小的电流和高阻抗电压。
常见的绝缘漏电丈量

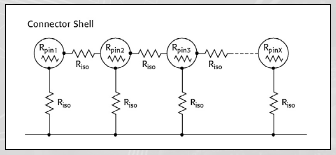

■连接器的绝缘电阻——考虑到当今日益缩小的电路几许尺度和更高频率的电子信号，阻隔功用是可靠性和串扰方面的一个重要考虑要素。阻隔功用一般是经过将电压施加到连接器的两个引脚之间，并丈量相应流过它们之间的电流来测得。测出的电阻和预订的阈值进行比较。假如电阻水平太低，该连接器将被丢掉。图7示出一个连接器的等效电路，阻隔电阻记为Riso。当测验阻值十分的器材时，测得的电阻可能会跟着所施加的电压的改动而呈现明显改动，这一效应以电阻电压系数表征。
■ PCB外表绝缘电阻——印刷电路板（PCB）的低外表绝缘电阻（SIR）会大大下降板上电路的功用。影响电路板的外表绝缘电阻的要素包含电路板运用的资料，焊料掩蔽层或保形涂料等涂层的存在、电路板清洁度，以及相对湿度。丈量到的绝缘电阻一般为107Ω至1016Ω之间。图6显现了一个用于丈量PCB外表电阻的测验设置。
吉时利静电计功用特征
相似DMM的操作
6514型和6517B型静电计的特征在于经过前面板轻松地进行相似DMM的操作，单个按钮即可操控重要功用，例如电阻丈量。它们也能够经过一个内置的IEEE-488接口操控，这使得人们能够凭借一个核算机操控器经过总线对一切功用进行编程操控。
但是，不同于数字万用表的是，静电计具有较低的偏置电流和输入担负。6514型或6517B型的的输入偏置电流均< 3 fA。一般状况下，数字万用表的偏置电流是几十或几百皮安。相比之下，这严峻约束了它们的弱小电流丈量才能。
扫描卡（ 6517B ）
能够供给两种扫描卡，用于简化多路信号的扫描,例如%&&&&&%器或其他电路生产中的测验。每一个扫描卡都能够很轻松地地刺进仪器反面面板的备选插槽。6521型扫描卡可供给10通道的弱小电流扫描。6522型扫描卡供给了具有高阻抗电压开关或弱小电流开关才能的10条通道。
交变极性法测电阻/电阻率 (6517B)
6517B型选用交变极性法丈量阻抗/电阻率，这简直消除了样品中的任何布景电流的影响。布景电流的一阶和二阶漂移也被对消了。替换改动所施加的电压的极性，一般完成一个高度可重复的、准确的电阻（或电阻率）丈量。
