高速计数器HSC一般和编码器合作运用，在现代主动操控中完结准确定位和丈量长度。它可用来累计比可编程序操控器的扫描频率高得多的脉冲输入，运用其发生的中止事情完结预订的操作。 |
| 一、数量及编号 |
|
（一）中止源及品种 高速计数器在程序中运用时的地址编号用HCn来表明（在非程序中有时用HSCn），n为编号。 HCn除了表明高速计数器的编号之外，还代表两方面的意义：高速计数器位和高速计数器当时值。编程时，从所用的指令能够看出是位仍是当时值。 |
| 二、高速计数指令 |
|

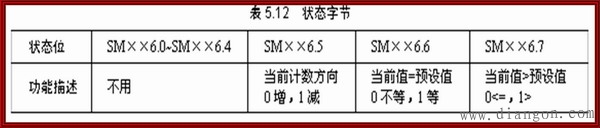

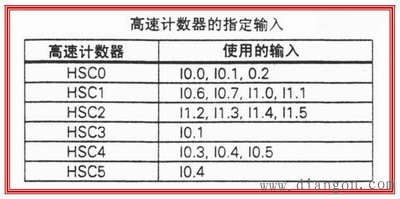

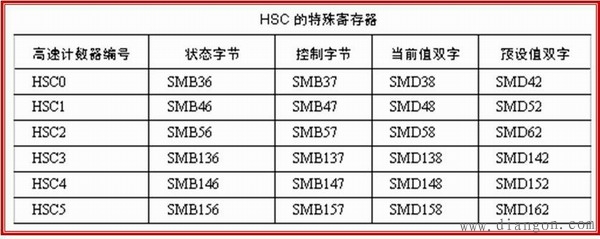

（一）高速计数器指令 高速计数器指令有两条：HDEF和HSC。 1、HDEF，界说高速计数器指令 使能输入有用时，为指定的高速计数器分配一种作业形式，即用来树立高速计数器与作业形式之间的联络。  图1 HDEF 2、HSC，高速计数器指令 使能输入有用时，依据高速计数器特别存储器位的状况，并依照HDEF指令指定的作业形式，设置高速计数器并操控其作业。  图2 HSC 高速计数器的时钟、方向操控、复位和发动所运用输入如下图所示。  图3 高速计数器的指定输入 （二）高速计数器的运用方法 每个高速计数器都有固定的特别功用存储器与之相合作，完结高速计数功用。详细对应联系如下图所示。  图4 HSC的特别寄存器 每个高速计数器都有一个状况字节，程序运行时依据运行状况主动使某些方位位，能够经过程序来读相关位的状况，用以作为判别条件完结相应的操作。状况字节中各状况位的功用如下图所示。  图5 状况字节 运用高速计数器时，要按以下过程进行： ◆ 挑选计数器及作业形式  图6 操控位意义 （三）使用实例 要对一高速事情准确操控，经过对脉冲信号进行增计数，计数当时值到达24发生中止，从头从0计数，对中止次数进行累计。计数方向用一个外部信号操控，并能完结外部复位。所用的主机型号为CPU221。
