光电阻隔是数据收集和控制体系抗干扰的一项重要措施，由于光电耦合器件的非线性，对模拟量的光电阻隔会带来较大信号失真。为了进步光电阻隔电路的线性度，选用负反应办法把光耦器材的输出电流反应输入端。进行光电阻隔电路的静态特性实验。

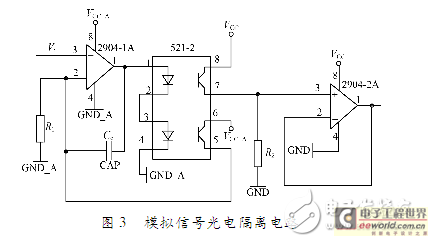

深度负反应电路规划 ,运用深度负反应能够改进体系的线性度，依据这个原理，在此规划了模拟信号的光电阻隔电路。在该电路中运用了1片LP521光耦和2片LM2904集成运放。 LP521有两路光耦，其间一路用于信号转化，一路用于负反应;运放2904，1A用于用于组成负反应电路。运放2904构成了电压跟从器，用于添加电路带负载才能。模拟信号光电阻隔电路如图3所示。
电路输出电压和输入电压是线性关系：LP521的两路光耦通道的发光二极管串联，经过2个二极管的电流If1=If2。由于两路光耦封装在1个器材中，光电特性根本共同，抱负情况下能够以为两路光耦的集电极输出电流持平，即Ice1=Ice2。
依据抱负运放的性质 ，能够得到下面的公式：
Vi=Ice2R1（1）
Vo=Ice1R2 （2）
所以Vo=（R2/R1）Vi，输出电压和输入电压成正比，份额系数由R1和R2确认。
