时刻继电器是指当参加（或去掉）输入的动作信号后，其输出电路需通过规则的精确时刻才发生跳跃式改变（或触头动作）的一种继电器。是一种运用在较低的电压或较小电流的电路上，用来接通或堵截较高电压、较大电流的电路的电气元件。
时刻继电器是一种运用电磁原理或机械动作原理完结触点延时接通或断开的自动操控电器，其品种许多，常用的有电磁式、空气阻尼式、电动式和晶体管式等。
时刻继电器图形符号及文字符号如图1所示。
图1 时刻继电器图形符号及文字符号
1．直流电磁式时刻继电器
在直流电磁式电压继电器的铁心上添加一个阻尼铜套，即可构成时刻继电器，其结构示意图如图2所示。它是运用电磁阻尼原理发生延时的，由电磁感应规律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流发生的磁通总是对立原磁通改变。

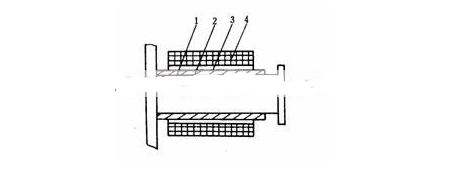

图2 带有阻尼铜套的铁心示意图
1-铁心 2-阻尼铜套 3-绝缘层 4-线圈
电器通电时，因为衔铁处于开释方位，气隙大，磁阻大，磁通小，铜套阻尼效果相对也小，因而衔铁吸合时延时不明显（一般忽略不计）。
而当继电器断电时，磁通改变量大，铜套阻尼效果也大，使衔铁延时开释而起到延时效果。因而，这种继电器仅用作断电延时。
这种时刻继电器延时较短，JT3系列最长不超越5s，并且精确度较低，一般只用于要求不高的场合。
2．空气式时刻继电器
空气阻尼式时刻继电器，是运用空气阻尼原理取得延时的。它由电磁体系、延时组织和触点三部分组成，电磁组织为直动式双E型，触点体系是借用LX5型微动开关，延时组织选用气囊式阻尼器。
空气阻尼式时刻继电器，既具有由空气室中的气动组织带动的延时触点，也具有由电磁组织直接带动的瞬动触点，能够做成通电延时型，也可做成断电延时型。电磁组织能够是直流的，也能够是沟通的。
3．半导体时刻继电器
电子式时刻继电器在时刻继电器中已成为主流产品，电子式时刻继电器是选用晶体管或集成电路和电子元件等构成．现在已有选用单片机操控的时刻继电器。电子式时刻继电器具有延时规模广、精度高、体积小、耐冲击和耐振荡、调理便利及寿命长等长处，所以开展很快，运用广泛。
半导体时刻继电器的输出办法有两种：有触点式和无触点式，前者是用晶体管驱动小型磁式继电器，后者是选用晶体管或晶闸管输出。
4．单片机操控时刻继电器
近年来跟着微电子技能的开展，选用集成电路、功率电路和单片机等电子元件构成的新式时刻继电器很多面市。如DHC6多制式单片机操控时刻继电器、J5S17、J3320、JSZl3等系列大规模集成电路数字时刻继电器，J5145等系列电子式数显时刻继电器．J5G1等系列固态时刻继电器等。
DHC6多制式单片机操控时刻继电器是为习惯工业自动化操控水平越来越高的要求而出产的。多种制式时刻继电器可运用户根据需求挑选最合适的制式，运用简洁办法到达以往需求较杂乱接线才干到达的操控功用．这样既节省了中心操控环节．又大大提高了电气操控的牢靠性。
DHC6多种制式时刻继电器选用单片机操控，LCD显现．具有9种作业制式、正计时、倒计时恣意设定、8种延时时段、延时规模从0.01s～999.9h恣意设定、键盘设定，设定完结之后能够确定按键．避免误操作。可按要求恣意挑选操控形式，使操控线路最简略牢靠。其表面如图3所示。

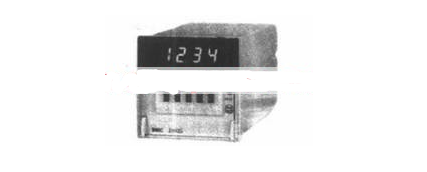

图3 DHC6多种制式时刻继电器
J5S17系列时刻继电器由大规模集成电路、稳压电源、拨动开关、四位LED数码显现器、履行继电器及塑料外壳几部分组成。选用32kHz石英晶体振荡器，设备办法有面板式和设备式两种。设备式插座可用M4螺钉固定在设备板上．也能够设备在规范35mm设备卡轨上。
J5S20系列时刻继电器是四位数字显现小型时刻继电器，它选用晶体振荡作为时基基准．选用大规模集成电路技能，不光能够完结长达9999h的长延时，还可保证其延时精度。配用不同的设备插座及附件可运用在面板设备、35mm规范设备导执及螺钉设备的场合。
5．时刻继电器的选用
选用时刻继电器时应留意：其线圈（或电源）的电流品种和电压等级应与操控电路相同；按操控要求挑选延时办法和触点型式；校核触点数量和容量，若不行时，可用中心继电器进行扩展。
时刻继电器新系列产品JS14A系列、JS20系列半导体时刻继电器、JS14P系列数字式半导体继电器等量具有体积小、延时精度高、寿命长、作业安稳牢靠、设备便利、触点输出容大和产品规格全等长处，广泛用于电力拖动、次序操控及各种出产过程的自动操控中。
时刻继电器的接线办法：
1、操控接线：把它当作直流继电器来考虑；
2、作业操控：尽管操控电压接上了，可是是否起操控效果，由面板上的计时器决议；
3、功用了解：它便是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂相同；
4：负载接线：电源的零线或负极接用电器的零线或负极点；
5、作业原理：计时无效期间，相当于往常电灯开关断开状况。有用时，继电器动作，用电器得电作业，相当于往常电灯开关接通状况。
