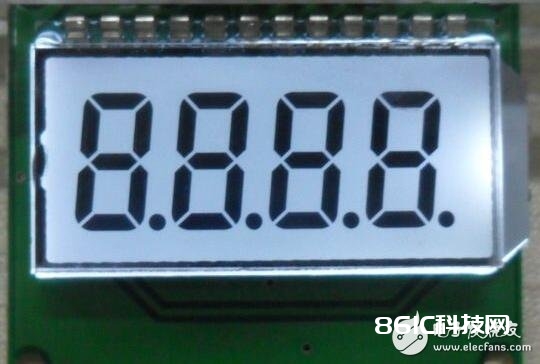

LED驱动原理办法解析：
（1）被迫矩阵LCD技能
高信息密度显现技能中首要商品化的是被迫矩阵显现技能，它得名于操控液晶单元的开和关的简略规划。被迫矩阵液晶显现的驱动办法是由笔直与水平方向的电极所构成的，且将独自的液晶单元夹在互相笔直的电极中心。因而，任何一组电极的驱动就会在特定的单元中引起电流经过。
被迫矩阵显现画面的原理是用输入的信号顺次去驱动每一排的电极，所以当某一排被选定的时分，列向上的电极将被触发用于翻开坐落排和列穿插上的那些像素。这种办法比较简略，并且对液晶屏幕本钱的添加也不多。不过其存在的缺陷是：假如有太大的电流经过某个单元，邻近的单元都会受到影响，会引起虚影；假如电流太小，单元的开和关就会变得缓慢，会下降对比度和丢掉移动画面的细节。
前期的被迫矩阵板依赖于改动向列的规划。其上层和基层的偏光板的偏振光方向呈90°，因而中心的液晶以90°进行改动。这样制作的液晶板对比度很低，呼应时刻也很慢。这种办法运用在低信息量显现时作用很好，但不合适计算机显现。
超改动向列（Super Twisted NemaTIc）办法是经过改动液晶资料的化学成分，使液晶分子发生不止一次的改动，使光线改动到达180°到270°，这样便可大大地改进画面的显现质量。20波纪80年代初期，STN技能一度十分盛行，至今它还在便携式电子设备如PDA、移动电话中运用。尽管STN技能提高了显现的对比度，但它会引起光线的颜色误差，尤其是在屏幕违背主轴的方位上。这便是为什么前期的笔记本计算机屏幕总是偏蓝和偏黄的原因。
双层超歪曲向列型显现技能（DSTN）具有两层改动方向相对的LCD层，第二层使得第一层留传的色偏问题得以处理。当然它的制作工艺比前两种办法要杂乱得多。
后来人们发现了比DSTN更简略易行的办法，便是在底层和顶层的外外表加上补偿膜，来改进STN技能中所发生的特定波段光线的散射和反射现象，这便是补偿膜超改动向列（Film-compensated STN，FSTN）显现技能。FSTN的显现作用和DSTN适当，但其价格和工艺难度都大大下降了，所以现在大多数被迫式LCD都选用了FSTN技能。
为了改进选用FSTN技能的LCD显现作用，在20世纪90年代初期提出了双扫描概念。所谓双扫描，便是将面板水平对等地分为两部分，对顶端和底端相对应的部分一起进行扫描，这就大大提高了扫描的频率。双扫描处理了小电流、长时刻运用的情况下常常发生的鬼影现象。和自动矩阵显现比较，它明显提高了对比度、画质，并缩短了呼应时刻，所以现在还广为低价位的笔记本计算机所选用。
（2）自动矩阵LCD技能
选用被迫矩阵LCD技能的最大问题是难以快速地操控独自的液晶单元，并以满足大的电流确保来获得好的对比度、满足的灰阶和较快的呼应时刻，然后影响了动态印象的显现作用。自动矩阵LCD经过独自地操控每个单元，有用地处理了上面的问题。
与被迫矩阵LCD相似，自动矩阵（AcTIveMatrix）LCD的上、下表层也纵横有序地摆放着用铟锡氧化物做成的通明电极。所不同的是在每个单元中都参加了很小的晶体管，由晶体管来操控每个单元回路的开和关。晶体管电极是运用薄膜技能做成的，薄膜晶体管LCD（TFT-LCD）也因而得名。
晶体管能够迅速地操控每个单元，由于单元之间的电搅扰很小，所以能够运用大电流，而不会有鬼影和拖尾现象，更大的电流会供给更好的对比度、更锋利的和更亮堂的图画。
单片机怎么依据LCD时序图来写底层驱动：
单片机怎么依据LCD时序图来写底层驱动
一般来说，LCD 模块的操控都是经过 MCU 对 LCD 模块的内部寄存器、显存进行操作来终究完结的；在此咱们规划了三个根本的时序操控程序，分别是：
（1）写寄存器函数（LCD_RegWrite）
（2）数据写函数（LCD_DataWrite）
（3） 数据读函数（LCD_DataRead）
这三个函数需求严厉的依照 LCD 所要求的时序来编写，下面能够看看 MzL02 模块时序图：

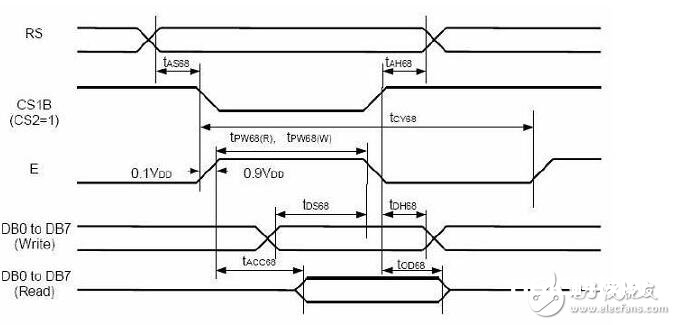

图 3.2 MzL02 模块的 6800 时序暗示
留意：上图是该模块的操控 %&&&&&% 资猜中的原版时序图，其实有些暗示不是太保险（少标出了RW 线信号的要求），或许说是不太谨慎，不过这些不作评论，请看剖析即可；而 EP 的有用触发沿在图中很有或许暗示有误，实测为上升沿。图中 CS1B（CS2）的信号即为片选 CS，RS 即为数据/寄存器的挑选端口 A0 信号，E 为 EP；当作写入寄存器数据操作时，首要要将 A0 置低，以告诉 LCD 模块行将进行的是对寄存器的操作；而 RW 线需求置低，以示行即将进行的是写入的操作；然后片选 CS 信号置低，装载数据至总线，然后在 EP 线上发生一个上升沿以触发 LCD 模块将总线上的数据终究载入；在前面的操作完结后一般都会将各个信号线的状况康复。而数据（显存）写入、数据读出的操作时序也比较相似，这儿就不多作介绍，直接参阅例程即可。
//=======================================================
// 函数： void LCD_RegWrite（unsigned char Command）
// 描绘： 写一个字节的数据至 LCD 中的操控寄存器傍边
// 参数： Command 写入的数据，低八位有用（byte）
// 回来： 无
//======================================================
void LCD_RegWrite（unsigned char Command）
{
LCD_A0 = 0; //A0 置低，暗示进行寄存器操作
LCD_RW = 0; //RW 置低，暗示进行写入操作
LCD_EP = 0; //EP 先置低，以便后边发生跳变沿
LCD_CS = 0; //片选 CS 置低
DAT_PORT = Command; //装载数据置总线
LCD_EP = 1; //发生有用的跳变沿
LCD_CS = 1; //片选置高
}
数据写入以及读出的函数源码如下：
//==========================================================
// 函数： void LCD_DataWrite（unsigned char Dat）
// 描绘： 写一个字节的显现数据至 LCD 中的显现缓冲 RAM 傍边
// 参数： Data 写入的数据
// 回来： 无
//==========================================================
void LCD_DataWrite（unsigned char Dat）
{
LCD_A0 = 1; //A0 置高，暗示进行显存数据操作
LCD_RW = 0; //RW 置低，暗示进行写入操作
LCD_EP = 0; //EP 先置低，以便后边发生跳变沿
LCD_CS = 0; //片选 CS 置低
DAT_PORT = Dat; //装载数据置总线
LCD_EP = 1; //发生有用的跳变沿
LCD_CS = 1; //片选置高
}
//=========================================================
// 函数： unsigned char LCD_DataRead（void）
// 描绘： 从 LCD 中的显现缓冲 RAM 傍边读一个字节的显现数据
// 参数： 无
// 回来： 读出的数据，
//==========================================================
unsigned char LCD_DataRead（void）
{
unsigned char Read_Data;
DAT_PORT = 0xff; //51 的端口想要输入前，要先给端口全置 1
LCD_A0 = 1; //A0 置高，暗示进行显存数据操作
LCD_RW = 1; //RW 置高，暗示进行读出操作
LCD_EP = 0; //EP 先置低，以便后边发生跳变沿
LCD_CS = 0; //片选 CS 置低
LCD_EP = 1; //发生有用的跳变沿
LCD_EP = 0;
Read_Data = DAT_PORT; //读出数据
LCD_CS = 1; //片选置高
return Read_Data; //回来读到的数据
}
以上便是要介绍的最根本的时序操作程序，它们几乎是整个 LCD 驱动程序傍边与底层硬件打交道的代码了，这样的话，当要改动驱动 LCD 的 MCU 端口时或许换用其他 MCU 来驱动 LCD 时，根本上只需求在这些代码里作一下修正即可。
关于读LCD状况
而在一般的 LCD 模块傍边，还有一个功用相同重要，便是读 LCD 状况；能够经过此操作获取当时 LCD 模块的忙状况以及一些相关的状况信息，当 LCD 模块正处于忙状况时，则不宜对它进行数据的写入或读出操作（有许多较旧式的 LCD 操控器规定在忙的状况下时不允许写入或读出数据）。
所以在许多 LCD 的驱动程序傍边，会在寄存器写入、数据写入/读出的操作前参加读取 LCD状况并判别忙状况的代码；这点能够参阅网上撒播的许多 LCD 驱动程序。不过，关于 MzL02这样的较新出的 LCD 操控器来说，现已对忙状况不是很在乎了，或许说影响现已很小乃至没有了；所以咱们在前面的代码傍边并没有参加这样的代码。至于有没有必要加读状况判忙的代码，要视详细的 LCD 操控器而定。
关于时序的时刻要求
时序的一个十分重要的数据便是相似上图中标出的tAS88之类的时刻长短要求，仅仅上图中并没有标出它们的详细最大最小值要求罢了；但在编写这类的时序接口程序时它们仍是十分重要的，当然还要看 MCU 的端口操作速度以及 MCU 的指令履行速度。打个比如，有的时序里就会有要求某些信号的电平坚持最小宽度，而假如 MCU 的指令履行速度以及端口操作速度十分快的话，就需求酌情在接连操作端口的代码之间参加适量的延时（通用用空操作来替代，详细多少个多少时长视详细的 MCU 以及 LCD 操控器而定）以确保该信号的脉冲宽度满足要求。
在本文的所列出的源代码傍边，并没有如前所述的为时序的要求而刺进空操作或延时处理，由于 MCU 的速度并不是十分快，何况现在的 LCD 操控器的总线速度都挺快的了，没有必要参加罢了。
