手机上要完成快充功用需求满意三要素，三者缺一不可。充电器、电池、chargeIC。充电器需求满意满意的输出电流以及输出电压，因为充电器的走线有很大的寄生电阻，假如要完成较大的充电电流，充电器的带载输出电压需求较高。以充电器的寄生电阻为1欧姆来预算，主板充电器接口VCHG到VBAT的途径电阻大约也有1欧姆左右，假如以1A快充的电流来简略核算的话，充电器的输出电阻需求在6.5V左右。
现在手机运用的电池都是锂离子电池，在手机作业时，电池不断放电，电池电压不断下降，电池放电的电流不同，电压下降的曲线速率也不同，一般来说，在电池电压3.5V～4.2V之间集中了90%的电池能量。电池能量散布如下图所示。
结合锂电池的实践情况，一般手机的作业设置为当锂离子电池放电到必定程度时，会经过软件设置为不能通话或许强行关机。深度放电对锂离子电池的寿数会形成不可逆转的损害，因而关机电压一般设置为3.5V左右。从电池的能量散布以及手机运用的实践情况来看，影响充电时刻最大的是在恒流充电阶段的充电电流，现在干流手机设置的充电电流为450mA左右。假如想完成快速的充电，最切实可行的办法便是进步恒流的充电时刻。锂电池的最佳充电速率为1C，这意味着一个1000mAh的电池组要以1000mA的电流进行快速充电，以这种速率充电可以完成最短的充电时刻，并且不会下降电池组的功用及缩短运用寿数。关于容量不断添加的电池，欲到达这种满意的充电速率，进步充电电流值是不可避免的。
本文以MT6235的充电为例。手机充电分涓流、恒流、恒压充电，当VBAT电压小于3.3V为涓流充电，VBAT电压在3.3～4.1V为恒流充电，大于4.1V到充电完成为恒压充电。
上海艾为电子专门针对MT6235/36渠道推出的AW3208在添加OVP功用的一起，供给了智能充电功用，以满意快速充电的功用。如图2所示，AW3208内置专有的K-ChargeTM技能，可根据芯片温度智能调整输出电流，以保证在充电期间整个充电体系的安全。使得手机在完成快速充电的时分不会因为因为环境温度较高或许充电电流过大导致芯片进入过温维护使得充电无法正常进行。图3为在MT6235上的典型使用图。
AW3208除了集成的K-Charge技能，因为AW3208选用的是DFN2X2-8L的封装，在芯片的底部有很大的一个散热片，相关于MT6236前期BJT+NMOS的计划，在散热跟最大功耗功用上有很大的进步。左下图为AW3208测验demo，飞线到MT6235整机做实践充电测验，在ACIN=5.25，VBAT=3.3V（选用安捷伦电源），手机充电设置为800mA，充电时刻继续4小时，板子温度契合上海某大型IDH规范（温度不超越室温15度）。

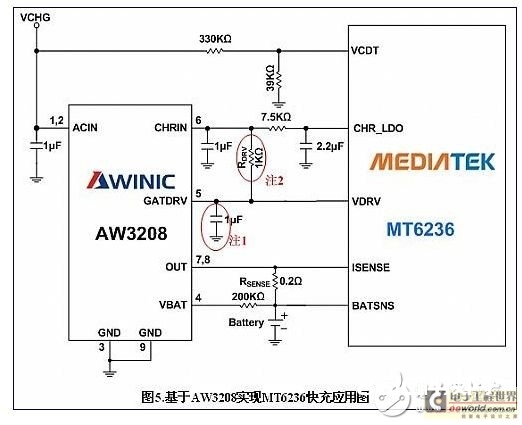

注1：GATDRV上外接1uF%&&&&&%，保证激活过放电池
注2：1KΩ保证无需调整充电软件
USB在快速充电中的计划
现在简直一切的手机都支撑USB充电，USB接口的电流是500mA，电压是＋5V，假如在插USB充电时仍是按原先插充电器的快充形式，可能会因为USB接口无法供给快充这么大的电流导致充电失利。针对这种快充的使用，现在的主张处理办法是需求修正充电的软件流程，在软件检测到VCHG电压的时分，先不要翻开充电模块，履行检测是否USB充电，假如是充电电流履行正常的充电形式，不然支撑快充形式。
AW3208快充计划在layout中的注意事项
AW3208不光可以支撑国内充电器完成快速充电，一起因为AW3208集成了降压OVP的功用，也可以支撑海外诺基亚充电器输出电压较高时的快充充电。高电压带来的必定是高功耗，为了保证AW3208可以完成最大且最牢靠的充电电流，请保证AW3208的散热片是接到PCB的主地，且最好是把AW3208放置在板子中心，便利芯片散热。
总结
不管是类智能机仍是智能机年代，电池的续航才能已经成为了限制手机从一般的通话、短信功用机往大屏、游戏等功用一体的智能机开展最大的瓶颈。根据类智能机推出的AW3208快充计划也只能算是一个折中的计划。怎么处理好电池的续航才能已经成为了整个手机产业链都在研讨的课题。电池厂家呼应国家绿色环保的概念，也开端推出太阳能手机电池。手机IC的厂家为了下降%&&&&&%功耗，也在不断的晋级工艺制层以及设计才能，推出超低功耗产品。
