上两期中咱们介绍Telec测验中WIFI产品 802.11b /g/n及第14信道的测验办法。本期咱们简略的介绍下Bluetooth测验办法及限值要求。适用法规为《MIC Ordinance Regulating Radio Equipment Article 49.20》。
前期的蓝牙设备一般为Bluetooth1.1版别以下，这种设备只支撑一般调制办法FHSS；现在新的Bluetooth设备均支撑Bluetooth2.0以上版别和EDR数据形式。这就使得Bluetooth设备运用越来越广，功用也越来越多。支撑EDR数据形式的蓝牙设备一般包括了两种不同的调制办法，在日本MIC法规中要求对不同的调制办法都进行测验，这儿咱们只介绍一下一般调制形式下的测验，EDR部分根本测验办法与一般调制形式测验办法相同。
首要测验技术指标及对应的测验要求:
1.频率差错测验（Frequency Error Measurement）
调制办法：未调制信号，因为许多被测设备都不能供给测验软件指定被测设备发射为调制信号，则能够直接用调制信号测验。
测验信道：高中低信道
测验电压：高，中，低（如为适配器供电，且没有电池，能够只测验常压）
测验设备：首选频率计，如没有可选用频谱仪或接纳机（以下是频谱仪的设置）
衔接办法：直接将EUT的RF端口与频谱分析仪相连
EUT设置：发射载波办法或调制办法。
频谱仪设置：
中心频率：测验频率（先找到最大频率点，再运用频谱分析仪的peak Center 功用）
扫描带宽：50-100KHz (满足小的扫描带宽才干是频谱仪的显现精度准确的1Hz)
检波办法：Peak
RBW/VBW：10KHz
成果数据：频率测验成果有必要准确到1Hz
合格规模：小于50ppm
2.耦合带宽/载频带宽测验（Occupied Bandwidth and Spread-spectrum Bandwidth / Factor）
调制办法：Hopping Mode
测验信道：一切信道
测验电压：高，中，低（如为适配器供电，且没有电池，能够只测验常压）
测验设备：频谱分析仪
衔接办法：直接将EUT的RF端口与频谱分析仪相连
频谱仪设置：
中心频率：2441MHz
扫描带宽：约85MHz (要求能够丈量到一切信道)
RBW/VBW: 1MHz (规范要求为：小于耦合带宽的3%)
检波办法：Peak MAXHOLD
OBW：别离设置为90% 和 99%
测验成果图：包括90%和99%带宽值
3.杂散打扰测验（Unwanted Emission Intensity Measurement）
调制办法：定频发射，调制信号
测验信道：高中低
测验电压：高，中，低（如为适配器供电，且没有电池，能够只测验常压）
测验设备：频谱分析仪
衔接办法：直接将EUT的RF端口与频谱分析仪相连
频谱仪设置：请留意的是需求将30～2387，2387～2400，2483.5～2496.5，2496.5～12500（MHz）各段内的最大值标明出来。而且相关频谱仪参数设置如下：
RBW/VBW: 1MHz
扫描带宽别离为：30～2387，2387～2400，2483.5～2496.5，2496.5～12500 （MHz）
测验限值： 30～2387, 2496.5～12500 （MHz）≦-26dBm
2387～2400，2483.5～2496.5（MHz）≦-16dBm
测验成果：需求将30～2387，2387～2400，2483.5～2496.5，2496.5～12500 （MHz）四段内的最大值别离标明出来，
4.天线功率差错测验（Antenna Power Error Measurement）
调制办法：hopping mode
测验信道：一切测验信道
测验电压：高，中，低（如为适配器供电，且没有电池，能够只测验常压）
测验设备：频谱分析仪，信号源，功率计
衔接办法：
测验办法：
1.将信号源的输出端口衔接至功率计的RF输入端口，读取功率计的读数为B
2.功率计读数B+10LOG1/x即为终究成果
3.测验前需求测验duty cycle（请参阅第8项测验），并记载在陈述里
测验成果：测验成果为：（测验值-声称功率）/声称功率 * 10^6 * 100%，声称功率为自己设置，留意应适当改动使测验成果尽量在-30%左右（多信道时，便是成果的平均值保持在这一数值）。
5.接纳机杂散打扰测验（Limitation of Collateral Emission of Receiver Measurement）
调制办法：接纳机形式
测验信道：高中低
测验电压：高，中，低（如为适配器供电，且没有电池，能够只测验常压）
测验设备：频谱分析仪
衔接办法：直接将EUT的RF端口与频谱分析仪相连
频谱仪设置：
可直接运用软件测验，但留意的是需求将30～1000，1000～12500（MHz）各段内的最大值标明出来。
过程一：RBW/VBW: 100 KHz
扫描带宽1：30～1000 （MHz）
测验限值：≦-54dBm (4nW)
过程二：RBW/VBW: 1MHz
扫描带宽2：1000～12500 （MHz）
测验限值：≦-47dBm (4nW)
测验成果：需求将30～1000，1000～12500 （MHz）二段内的最大值别离标明出来。
6.EIRP天线功率测验（Transmission Antenna Gain (EIRP Antenna Power) Measurement）
调制办法：调制信号
测验信道：高中低
测验条件：只要天线增益大于2.14dBi，才需求测验此项目
测验电压：只测验常压
测验设备：功率计, 接纳天线，信号源，发射天线，电波暗室
衔接办法：
功率计设置：MAX HOLD形式
测验办法：

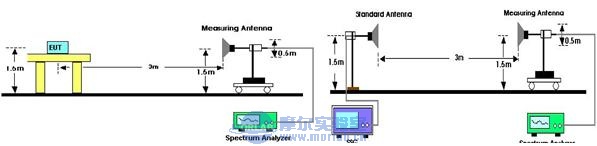

1.上面左图为测验办法，右图为替代法校准办法
2.测验时将EUT置于与丈量天线相同高处，旋转测验桌360并替换天线方向以读取最大EIRP
3.测验时运用校准数据批改功率计实践读数
测验成果：将测验成果与传导功率（天线功率差错测验）的测验成果想比较，二者相差不能太多（传导测验值加上天线增益）。有条件的话最好是用OTA实验室测验全方位EIRP。
7.3dB波瓣带宽测验（Transmission Radiation Angle Width (3dB Beamwidth) Measurement）
调制办法：调制信号
测验信道：高中低
测验条件：只要天线增益大于2.14dBi，才需求测验此项目
测验电压：只测验常压
测验设备：频谱分析仪，接纳天线，电波暗室
衔接办法：
测验办法：
1.测验时将EUT置于将EUT置于与丈量天线相同高处（如上图）
2.设置频谱分析仪：
中心频率：测验频率
RBW: 1MHz; VBW: 1MHz
Span: 0Hz
扫描时刻：等于转台转一圈的时刻
扫描办法：单次扫描
3.依照过程2进行设置频谱分析仪
4.一起敞开转台和频谱分析仪的扫描（频谱分析仪按signal键）。此刻频谱分析仪得出的曲线即为EUT的主频在360度方向的发射功率，将此数据读取出来
成果记载：
依据测验办法过程4的数据做成方向图，找到最大值并记为Pt, 再别离找到左右方与Pt点相差3dB的最近点，记下左右两点的视点指A1，A2。 ︳A1-A2 ︳即为终究成果。
8.占空比测验（Duty Cycle Measurement）
EUT形式：定频发射，调制办法
测验信道：高中低
测验设备：频谱分析仪
衔接办法：直接将EUT的RF端口与频谱分析仪相连
频谱仪设置：
Span：0HZ
检波办法：Peak
扫描办法：单次扫描即可
扫描时刻：依据实践情况调整，一般数据图明晰可读即可
测验成果首要用于功率差错测验项的核算。
9.占用时刻测验（retention time）
EUT形式：跳频形式
测验信道：悉数
测验设备：频谱分析仪
衔接办法：直接将EUT的RF端口与频谱分析仪相连
测验办法：
先选中一个被测设备所运用的信道，将频谱仪设置到对应信道频率点，Span 设置为0Hz，RBW小于行道道宽1MHZ即可，设置扫描时刻为 [0.4s*跳频信道数量]，一般为[0.4s*79]，单次扫描，记下数据图，数出频率运用次数N
设置扫描时刻为约50ms，单次扫描， 多试几回，直到扫到一个Pulse，读出一个Pulse所占时刻宽度t。
Retention time = N * t
限值要求Retention time < 0.4s 10.搅扰防护和载波侦听（Radio Interference Prevention Capability & Carrier Sense Capability Measurement）
因为这两种办法没有测验数据，也不涉及到不同设置办法，因而在这儿就不作过多描绘了，有需求具体了解可咨询摩尔实验室。
