图１是电容降压电源中的基本形式。C1是降压电容，R1是关断电源后C1的贮存电荷开释电阻，D2是半波整流二极管，D1在市电的负半周时给C1供给放电回路，D3是稳压二极管，C2是滤波电容。
图２是另一种电容降压电源的基本形式。它实际上是用图１中的稳压二极管直接替代了二极管D1，这样在市电负半周时稳压二极管正导游通给C1供给放电回路；在市电正半周时稳压二极管反向作业将输出电压稳定在答应范围内。

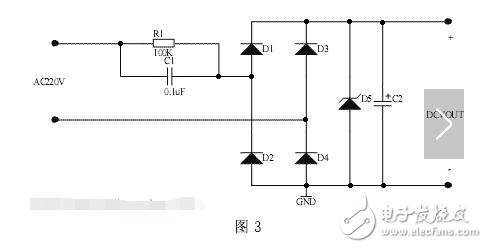

图３是选用全波整流的电容降压电源，它将市电的正负半周都使用起来，功率更高，能够供给比半波整流更大的电流
