现在，我国节能减排方针道路逐渐清楚，相关方针文件正不断落地实施。例如国家“十三五”规划提出的13项束缚性目标，其中有10项是与“环境资源”相关。一起，为完成“我国制作2025”，工业范畴必定是“绿色改造”的重地，而作为工业操控必不可少的部件——接触器，在商场稳步增长的一起（如图1），节能环保也火烧眉毛。
1 “一级能效”更具竞争力
接触器相关的能效规范（GB21518-2008《沟通接触器能效限定值与能效等级》）关于一级能效的要求十分高，除了永磁式接触器，其他传统沟通接触器无法到达此规范，对传统沟通接触器的引导效果有限。与2008版的规范比较，现在正在拟制的规范对传统沟通接触器的能效进步更有引导效果，把一级能效的要求放宽，对二级能效、三级能效的要求变严。
接触器职业的格式行将面临着改变，毫无疑问，具有“一级能效”节能环保的接触器更有商场竞争力。
但一级能效与三级能效的目标要求相差了5倍以上，并不能经过简略的参数修正就能到达，有必要依托电子操控技能才干到达。而专用的操控芯片能够协助厂商对接触器进行节能晋级，不只能够缩短产品上市时刻，还能够下降研制本钱和制作本钱，让产品更有商场竞争力。
2 传统晋级，势不可挡
如图2，一般咱们把不带任何操控的接触器称为传统型接触器，这种接触器输入电压规模窄（80%~110%额外电压），线圈损耗大（三级能效）。带无源节电操控的接触器称为第二代节电型接触器，这类接触器必定程度上处理了线圈损耗大的问题，但输入电压规模与传统型无太大不同，未能得到广泛推行。带PWM操控的接触器称为第三代节电型接触器，这类接触器输入电压规模宽，线圈损耗更小（损耗约为一代的1/10），一起还具有长途通讯等功能，使得接触器愈加智能化。

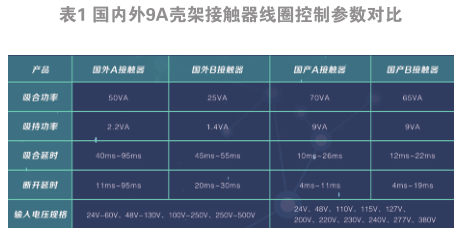

经过表1参数，能够更为直观地展示国外第三代节电型接触器与国内传统型接触器的参数差异。
比照显现，第三代节电操控的吸持功耗远小于传统型产品，减小约4~6倍。一起输入电压可做到交直流宽压，可大起伏减小线圈的类型，传统型接触器的每一个输入额外电压都需求特定的线圈，线圈类型多达十几个，而第三代节电型接触器只需4个类型就能掩盖全电压规模，物料的办理本钱大起伏下降。整体而言，第三代接触器更契合国家智能、环保的工业开展道路。
像ABB、施耐德等跨国企业在多年前现已推出第三代系列化产品，但因为国内在此方面技能运用落后于国外，使得我国第三代接触器只能依赖于进口，然后导致供货周期长，且价格昂贵，约为传统接触器的3~5倍。
所以，尽管第三代接触器有许多长处，但现在国内用户仍大面积运用传统接触器。而传统接触器耗电量巨大，不久后势必成为节能减排的要点“改造目标”。
3 技能晋级，本钱操控
近年来，已有不少国内厂商在研讨第三代节电型接触器，但在规划研制进程中都遇到不少难题。主要为如下3点。
3.1 本钱
传统接触器价格比较低，一般1.5~2元/A。而操控电路板包含主功率电路、单片机及外围电路、驱动电路、供电电路，有或许操控电路板的本钱就占传统接触器价格的50%以上。
在单片机计划中，单片机及其外围电路的本钱占整个操控电路本钱的60%以上。选用国际品牌的操控器，收购本钱动摇大，一起也有断供的危险。
而金升阳推出的SCM1501B为接触器节电专用的操控芯片（如图3），选用第三代PWM斩波操控技能，内置供电电路、驱动电路和操控电路，把整个操控电路的器材数量大起伏简化并削减PCB（印制板）面积。选用SCM1501B，操控芯片及其外围电路的本钱仅占整个操控电路本钱的30%以内。
尽管选用第三代接触器，操控电路的本钱有所添加，所添加的本钱在10%~40%规模内，但接触器壳架越大，操控电路的本钱占比越低。从长远来看，选用第三代接触器的本钱是更低的（如图4）。因为第三代接触器更节能更省电，更契合国家的节能减排方针。
3.2 电路板体积大，接触器结构需从头规划
现在所选用的操控器一般为单片机，整个电路的体积较为杂乱。单片机供电电压一般为3.3 V或5 V，为从母线高压取电，需求供电电路；驱动MOS管还需求驱动电路；单片机正常作业还需求必定的外围电路。假设操控电路板体积太大，就很难放进传统接触器里边，接触器有必要从头规划。
而国外的第三代接触器，接触器结构与操控电路板是一体化规划的，铁芯、线圈、绷簧、外壳等都需合作电路板从头规划，内部结构跟传统接触器彻底不一样。
一般来说，壳架越小的接触器，内部可用的空地越小，操控电路越难放进去。而SCM1501B的操控芯片极大简化了外围电路，体积能够大起伏减小，在传统接触器的结构不变的情况下，也能够容易装置。图5为9A接触器与操控电路的实践装配图，能够看到操控电路能够很容易地放进接触器里边。
以下经过一组测验数据能够展示SCM1501B 的优异功能。
表2显现国外A品牌第三代节电型接触器产品功能参数。
然后把国外A接触器自身的操控电路拆掉，换成SCM1501B的操控板，所得到的测验数据略优于它自身的参数，如表3所示。
接着再把SCM1501B的操控板放到国内传统型的接触器上，得到的测验参数如表4所示。
能够看到，选用SCM150B的操控电路后，传统型接触器的线圈操控参数可与国外的第三代节电技能产品比美。
3.3 人才紧缺和专利危险
带节电操控的接触器技能门槛比较高，需求具有丰厚电子电力经历和单片机软件编程经历的工程师才干担任此类研制，而且还会存在比较大的专利危险。
因为国外的职业巨子在资金、研制才能、品牌效应方面有肯定的优势，彻底有才能规划出与传统接触器不一样的接触器，而此类接触器从电路到结构都有齐备的专利维护。因为知识产权、规划才能、资金投入巨大、研制周期等原因，国内的接触器进行第三代晋级难度很大。
而金升阳的SCM1501B参数规划简略，无需单片机编程才能，仅需调理简略的电阻便 能够规划吸合电流、吸持电流、动作电压的调理。该芯片具有多项已授权的发明专利，没有专利侵权后顾之虑。一起国产规划的芯片，也无需忧虑供货的问题。
4 结束语
选用金升阳推出的专用操控器SCM1501B，操控电路板小型化使得本来的产品结构无需大改，器材的简化可大起伏下降电路的本钱，能够极大缩短开发时刻，处理接触器制作商及用户的多重困扰。
不可否认，国内的低压电器产品与国外产品在规划、资料、电子等方面还存在必定距离，但伴随着半导体技能在各工业职业上的运用的大趋势，广州金升阳科技有限公司将经过半导体技能助力低压电器职业的开展，助攻国内的接触器逐渐晋级到第三代节电型产品，大起伏减小接触器的功耗，为国家节能减排做奉献，让我国制作走向国际舞台。
本文来源于科技期刊《电子产品世界》2019年第11期第31页，欢迎您写论文时引证，并注明出处。
