产品概况

LTC^®3025 是一款微功率、VLDO^™ (十分低压差) 线性稳压器，可在输入电压低至 0.9V 的情况下正常运作。该器材可以供给 300mA 的输出电流和一个仅 45mV 的典型压差电压。需求一个 BIAS 电源来运转内部基准和 LDO 电路，而输出电流则直接来自 IN 电源，旨在完成高效调理。0.4V 的低内部基准电压使得可以把 LTC3025 输出设置为远远低于常见 LDO 所能供给的电压 (规模为 0.4V 至 3.6V)。输出电压使用两个超小的 SMD 电阻器来设置。

LTC3025 的低静态电流使其成为电池供电型体系的抱负挑选。关于三节镍氢电池 (NiMH) 和单节锂离子电池使用，BIAS 电压可以直接由电池来供给，而输入则可取自一个高效率降压型稳压器，然后供给了一个高效率、低噪声输出。

该器材的其他特色包含高输出电压准确度、超卓的瞬态呼应、安稳性 (当选用小至 1μF 的超低 ESR 陶瓷电容器)、短路和热过载维护以及输出电流约束功用。LTC3025 选用纤巧、扁平 (高度仅 0.75mm) 的 6 引脚 DFN (2mm x 2mm) 封装。

使用

• 低功率手持式设备
• 低电压逻辑电源
• DSP 电源
• 蜂窝电话
• 便携式电子设备
• 手持式医疗仪器
• 用于开关电源噪声按捺的后置稳压器

优势和特色

• 宽输入电压规模：0.9V 至 5.5V
• 可在选用陶瓷电容器时安稳
• 十分低压差：45mV (在 300mA)
• 可调输出规模：0.4V 至 3.6V
• ±2% 电压准确度 (在整个温度和电源负载规模)
• 低噪声：80μV_RMS (10Hz 至 100kHz)
• BIAS 电压规模：2.5V 至 5.5V
• 快速瞬变康复
• 停机形式将负载与 V_IN 和 V_BIAS 断接
• 低作业电流：I_IN = 4μA，I_BIAS = 50μA (典型值)
• 低停机电流：I_IN = 1μA，I_BIAS = 0.01μA (典型值)
• 输出电流约束
• 热过载维护
• 选用 6 引脚 (2mm x 2mm) DFN 封装

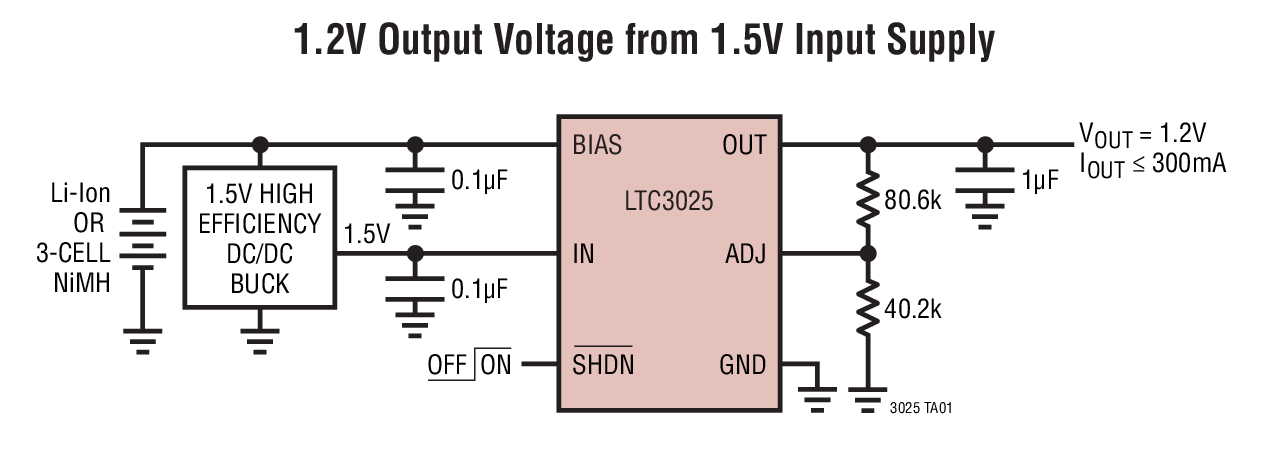

LTC3025电路图

LTC3025中文PDF下载地址

LTC3025下载链接地址：https://www.analog.com/media/en/technical-documentation/data-sheets/3025fd.pdf
