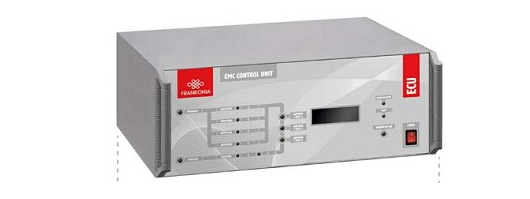

产品类型：ECU-3
产品概述：
辐射抗扰度测验体系适用于电气、电子设备的电磁场辐射抗扰度实验，它规则了实验等级何必要的实验程序。它是树立电气电子设备在遭到射频电磁场辐射搅扰时的一个鉴定根据。产品完全契合IEC61000-4-3及GB/T17626.3规范要求。
产品特性：
● 可移动式机架(有橡胶大滚轮);
● 仪器已装置在机架内并有缆线;
● 由主电源开关;
● 有紧迫开关;
● 产品完全契合GB/T17626.3和IEC61000-4-3规范;
技术参数：
体系称号：辐射抗扰度测验体系
1、概述
契合规范：契合最新版的GB/T17626.3、IEC61000-4-3
具体技术指标：
射频电磁场辐射抗扰度测验体系
1) 测验频率规模： 80MHz -2GHz。
2) 电场强度：0-10V/m
3)在1kHz正弦波上以80%调幅载波调制。
2.射频场辐射抗扰度测验主机
1)生产厂家： FRANKONIA公司
2)类型： ECU-3
3)满意规范：
IEC/ EN 61000-4-3， -6，
ISO 11452-2， -3， -4， -5，
MIL-STD 461， RS103， RE102
4)频率规模：1MHz -3GHz， 分辨率：0.1Hz;
5)输出信号(调制);CW， AM， PM
6) 输出电平：-65dBm至+10 dBm，
7)输出电平分辨率： 0.1dB;
8)2个内部射频开关继电器(类型： 1 I/O — 3 O/I)
9)2个监测输入，类型：EUT-Fail， TTL/CMOS，模拟式丈量：0-10V
10)联锁输入衔接到一个外部开关继电器， LED(带或不带手动复位按钮)
11) 配ECU-REC1能够和EMI接收机衔接测验。
12)显现在前面板上设置途径： 显现频率，发生器电平，调制，开/关调制，调制的程度，
13)LED射频发生器开关
14)PC接口：3 个USB接口，GPIB
技术参数：
1、功率计探头
1)生产厂家： FRANKONIA公司
2 )类型： ECU-PM2 满意EC/ EN 61000-4-3 规范
3)频率规模：100KHz -6GHz
4)丈量电平规模：-45dBm 到 +20dBm
5)丈量精度：0.5dB
2、功率放大器一
1)生产厂家： FRANKONIA公司
2 )类型：FLH-50A 满意EC/ EN 61000-4-3 规范
3)频率规模：1MHz -1GHz
4)最大输出功率： 50W
3、径向向耦合器一
1)生产厂家： FRANKONIA公司
2 )类型：ECU-DC2 满意EC/ EN 61000-4-3 规范
3)频率规模：80MHz -1GHz
4)最大承载功率： 1500W
5)耦合系数： 50dB
4、功率放大器二
1)生产厂家： FRANKONIA公司
2 )类型：FLG-50A 满意EC/ EN 61000-4-3 规范
3)频率规模：1GHz -2GHz
4)输出功率：50W
5、径向向耦合器 二
1)生产厂家： FRANKONIA公司
2 )类型：ECU-DC3 满意EC/ EN 61000-4-3 规范
3)频率规模：1GHz -4GHz
4)最大承载功率： 600W
5)耦合系数： 40 dB
6、场强探头及支架
1)生产厂家：FRANKONIA公司
2 )类型：EFS-10 +TR-ES
满意EC/ EN 61000-4-3 规范
3)频率规模：10kHz -9.25GHz
4)丈量场强规模：0.5V/m 到500V/m
5 ) 分辨率：0.01V/m
6)电池供电含电池充电器，操作时刻：最大80h
7)丈量数据：0.5 dB(典型值0.3 dB)@50MHz
8)10M光纤光缆的RS-232适配器含RS-232转USB适配器
9)木质三脚架延长杆0.8m-2.3m的可调高度
10 ) 含查验陈述
7、 GTEM小室
1)生产厂家：FRANKONIA公司
2 )类型：GTEM-1500
满意IEC61000-4-20
及IEC61000-4-3 规范
3)频率：(0.1～18000)MHz
4)电压驻波比： 1.6
5)时域阻抗： 50±5Ω
6)接受功率：1000W
7)门尺度：1.00mx1.40m(W×H)
8)EUT尺度：(L×W×H)1.20m×1.20m×1.00m
9) 外围最大尺度：(L×W×H) 7m×3.58m×2.55m
10) 测验场区域(W×H)： 1000mm×500mm
11) 测验场区均匀性±3dB
12) 实验场强规模：(1～10)V/m
13) 屏蔽效能：≥60dB
14) 同轴接头方式：N型
15) 测验用转台：承重不小于 50kg
16) 电源滤波器：2x10A电源线滤波器，包含1插座
17) 室内照明灯：220V
18) 底盘：钢架带承重轮，GTEM室可移动
19)原厂工程师装置调试培训
8、测验体系长途操控软件
1)契合IEC61000-4-3世界最新规范及GB/T17626.3国家最新标
准全主动测验体系;
2)能够经过TCP/IP以太网，USB或GPIB等长途操控接口长途操控测验，长途操控数据线长度不小于3m;
3)体系支撑Windows XP， 7， 2000等操作体系;
4)主动生成测验陈述。
9、 体系装置机柜及电缆包
1)规范19英寸工业机柜，轮式、可移动;
2)包含体系外及体系内衔接一切衔接电缆及接头。
3)支撑Windows XP操作体系;
