电路见图1.

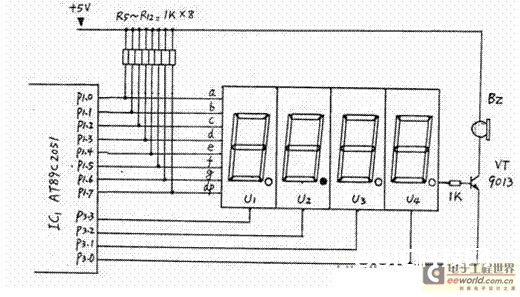

一片20引脚的单片机AT89C2051为电子钟主体，其显现数据从P1口分时输出，P3.0~3.3则输出对应的位选通信号。因为LED数码管点亮时耗电较大，故使用了四只PNP型晶体管VT1~VT4进行扩大。原本笔者还有一种更简的规划方案（见图2），可省去VT1~VT4及R1~R4八个元件，但这种规划因为单片机输出口的灌入电流有限（约20mA），数码管亮度较暗而不向读者介绍，除非你选用了高亮度的发光数码管。
P3.4、P3.5、3.7外接了三个轻触式按键，这儿咱们别离命名为：形式设定键set（P3.4）、时调整键hour（P3.5）、分调整键min（P3.7）。C1、R13组成上电复位电路。VT5及蜂鸣器Bz为闹时讯响电路。三端稳压器7805输出的5V电压供整个体系作业。此电子钟可与任何9~20V/100mA的交直流电源适配器合作作业，习惯性强。
电子钟功用
1.走时：经过形式设定键set挑选为走时，U1、U2显现小时，U3、U4显现分。U2的小数点为秒点，每秒闪耀一次。
2.走时调整：经过形式设定键set挑选为走时调整，按下hour键对U1、U2的走时“时”显现进行调整（每0.2秒递加1）。按下min键对U3、U4的走时“分”显现进行调整（每0.2秒递加1）。
3.闹时调整：经过形式设定键set挑选为闹时调整，按下hour键对U1、U2的闹时“时”显现进行调整（每0.2秒递加1）。按下min键对U3、U4的闹时“分”显现进行调整（每0.2秒递加1）。
4.闹时启/停设定：经过形式设定键set挑选为闹时启/停设定，按下min键U3的小数点点亮，闹时功用发动；按下hour键U3的小数点平息，闹时功用关停。
因为电路规划得极端简略，因而丰厚的功用只能由软件完结，这儿软件规划成为了要害。下面介绍软件规划关键。

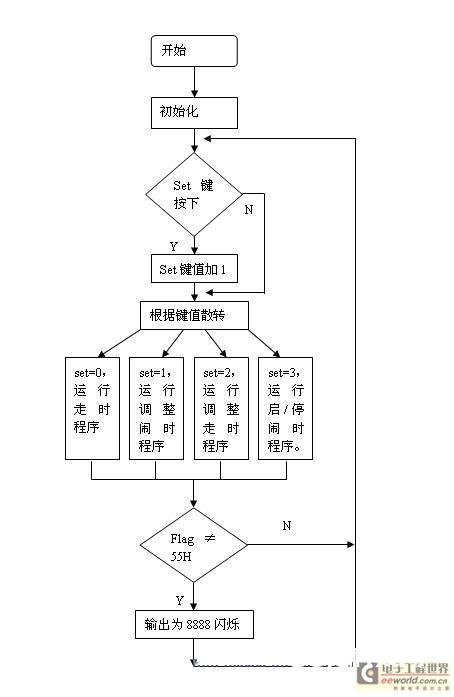

图3为主程序状况流程。
运转时树立的首要状况标志如下：
flag-掉电标志。掉电后，flag内为一随机数；从头设守时刻后flag内写入标志数55H.
set-作业形式设定标志。
hour-走时“时”单元。
min-走时“分”单元。
sec-走时“秒”单元。
dEDA-走时5mS计数单元
t_hour-闹时“时”单元。
t_min-闹时“分”单元。
d_05s-0.5秒位标志。每秒钟的前0.5秒置1,后0.5秒置0,以使秒点闪耀。
o_f-闹时启/停位标志。闹时发动置1,闹时关停置0.
别的将守时器T0设定为5mS的守时中止。这儿晶振频率为12MHz,因而5mS的初值为-5000,但实际上程序还要作其它运算，使得时刻偏长，经调整为-4800后试验刚好。计时单元deda每次中止均加1.走时函数判别deda>=200时即令秒单元sec加1.同理秒单元sec满60后令分单元min加1.分单元min满60后令时单元hour加1.时单元hour满24后清0.
上电后，首要进行初始化，对各状况标志、输入输出口及守时器T0进行初始化作业，以习惯后边程序的要求。
随后程序判别有无set键按下，如按下，则set键值从0起加1.set键值只能从0加到3,然后又回到0.
接下来，依据键值进行散转。若set=0,运转走时程序；若set=1,进入调整闹不时刻程序；若set=2,进入调整走不时刻程序；若set=3,显现已调好的闹不时刻，一起进入启/停闹时程序。
散转完后，进行判别掉电标志flag是否等于55H.若不等，阐明刚开机上电或运转过程中掉过电，这时四个数码管以1Hz的频率闪耀四个8字，提示时刻禁绝；若持平，阐明未掉电，RAM区内容未改变，时刻精确。
再下来程序又转回到初始化之后进行循环运转。

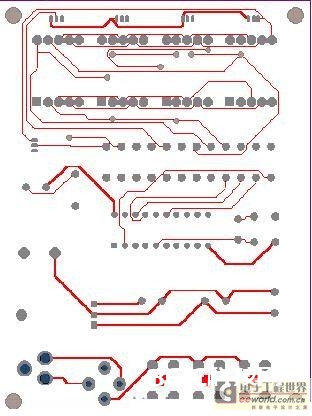

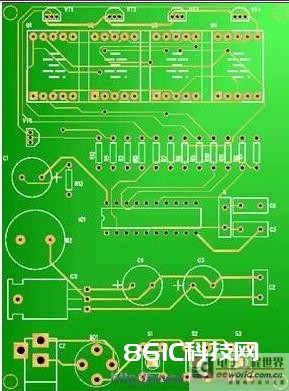

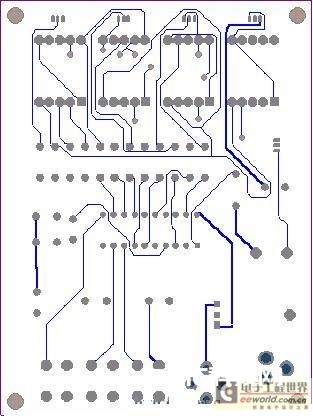

因为使用了四只数码管密布摆放，因而只能选用双面印刷板规划，图4、5别离为正面（元件面）、不和的印板图。尺度3000milx4000mil（7.62cmx10.16cm）。图6为计算机输出的三维仿真印制板。
元件选用
为了走时精确，晶振X最好选用温漂小的。四个数码管U1~U4可选用发绿光的，这样光泽较柔软。蜂鸣器Bz要购买绕线型的电动式蜂鸣器（商场上有一种加电压即作业的蜂鸣器这儿不适用），因驱动信号为脉冲信号。其它元件一般无特殊要求。
使用方法
上电后，四个LED数码管闪耀四个8字。
按一下set键，闪耀现象消失（此时set=1），U1的小数点亮，阐明此时能够调整闹不时刻。按下hour键，U1、U2作加法；按下min键，U3、U4作加法。这些调整好的数据被一起送入RAM区的闹时回忆“时”单元t_hour和闹时回忆“分”单元t_min.
再按一下set键，set=2,U2的小数点亮，此时能够调整走不时刻。按下hour键，U1、U2作加法；按下min键，U3、U4作加法。这些调整好的数据也被同步送入RAM区的“时”回忆单元hour和“分”回忆单元min.
再按一下set键，set=3,显现方才调整的闹不时刻，此时能够挑选发动/关停闹时。按下min键，o_f位标志置1,U3的小数点亮，闹时发动；按下hour键，o_f位标志置0,U3的小数点灭，闹时封闭。
若再按一下set键，set=0,电路进入走时状况，U1、U2显现小时，U3、U4显现分。U2的小数点作秒点闪耀。
在闹时发动的情况下，走时抵达设定闹时，则蜂鸣器Bz鸣响一分钟进行提示。
附：用C51编写的源程序清单（已由试验板运转经过）
#include /*包括器材配置文件*/
#define uchar unsigned char
#define uint unsigned int
char DATA_7SEG[10]={0xC0,0xF9,0xA4,0xB0,0x99,
0x92,0x82,0xF8,0x80,0x90,};/*0~9的数码管段码*/
uchar hour=0,min=0,sec=0; /*时、分、秒单元清零*/
uchar deda=0; /*5mS计数单元清零*/
uchar t_hour=0,t_min=0; /*闹不时、分单元清零*/
bit d_05s=0; /*0.5秒标志*/
bit o_f=0; /*闹时启/停标志*/
uchar set=0; /*形式设定标志*/
uchar m=0;
uchar flag=0; /*RAM掉电标志*/
void delay（uint k）； /*延时子函数*/
void conv（）； /*走时单元转化*/
void p_out（）； /*判别闹时到否子函数*/
void dirve（）； /*走不时刻输出驱动子函数*/
void t_dirve（）； /*闹不时刻输出驱动子函数*/
/*闹时启/停子函数*/
void time1_of（）
{uchar m;
if（P3_7==0）delay（1）；
if（P3_7==0）o_f=1;
for（m=0;m<30;m++）<>
{
t_dirve（）；
P1=DATA_7SEG[t_min/10];P3=0xfd;delay（1）；
if（P3_1==0）{if（o_f==1）P1_7=0;}else P1_7=1;
delay（1）；
}
if（P3_5==0）delay（1）；
if（P3_5==0） o_f=0;
for（m=0;m<30;m++）<>
{
t_dirve（）；
P1=DATA_7SEG[t_min/10];P3=0xfd;delay（1）；
if（P3_1==0）{if（o_f==1）P1_7=0;else P1_7=1;}
delay（1）；
}
}
/*走时函数*/
void time（）
{
conv（）； /*走时单元转化*/
dirve（）； /*走不时刻输出驱动子函数*/
