74ls381引脚图
集成算术/逻辑运算单元（ALU）可以完结一系列算术运算和逻辑运算。在这里咱们介绍一种常用的集成算术/逻辑运算单元74LS381，它是四位算术/逻辑运算单元，管脚图如图3.3所示，A和B是预订的输入状况，依据输入信号S2～S0挑选八种不同的功用。
图3.3 74LS381集成算术/逻辑运算单元
（a）符号图 (b)引脚图
下面咱们可以经过74LS381的功用表了解其功用。

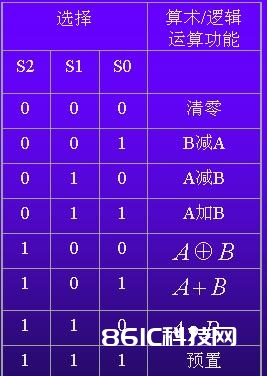

表3.3 74LS381功用表
由表3.3可知，74LS381可以进行六种算术和逻辑运算，并有清零和预置功用。所谓清零是将各数据输出端的状况全为0；预置是使数据输出端输出预订的状况，进行预置操作时，预订的状况从A和B端输入.
