现在灯火的操控首要方式仍是手动逐一操控一切的灯具，这样不只费事并且功率低下也不符合现代舒适日子的规范，因而规划一个能够快捷地操控灯先等功用的智能化灯火体系不只具有有用价值，并且还具有宽广的市场前景，智能不是贵重和不实际的代名词，而是便利智能灯火操控，能操控不同日子区域不同场合的各种灯具。文中选用ST系列单片机将本来固定的机械式开关改无线遥控式的开关，运用无线遥控技能来发送信号，这样一个无线遥控器再结合一个操控器就能够操控室内的灯具的敞开，这样不只漂亮且有用能够十分便利的运用。
操控体系总体规划
本体系由无线发送模块、无线承受模块和开关电源操控模块3部分组成，其体系构成如图1所示。
图1 操控体系构成图
无线发送模块担任发送对某一路负载电路的开和关指令，接纳模块担任接纳来自发送模块的指令，然后将指令交由开关电源操控模块的处理器，处理器对指令进行解析后操控开关电源模块的继电器的断开和闭合，然后到达对负载供电电源智能操控的意图。
无线发送模块规划

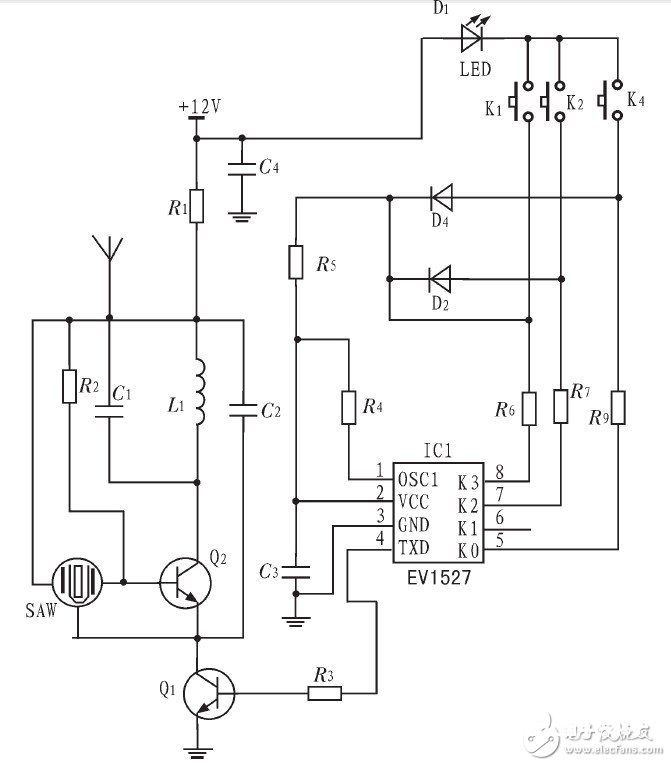

发送模块首要由HS1527(＄1056.0000)无线发码芯片、声外表滤波器、指示灯及滤波电路等组成，发送模块作为遥控器来操作，电路图如图2所示。当按下不同的按键K时，发码芯片就会经过天线宣布不同的编码，编码经过天线发送到接纳模块由接纳模块将编码交由操控模块解析处理，发送模块供电电压12 V，由电池供电。
图2 发送模块首要电路
无线接纳模块规划

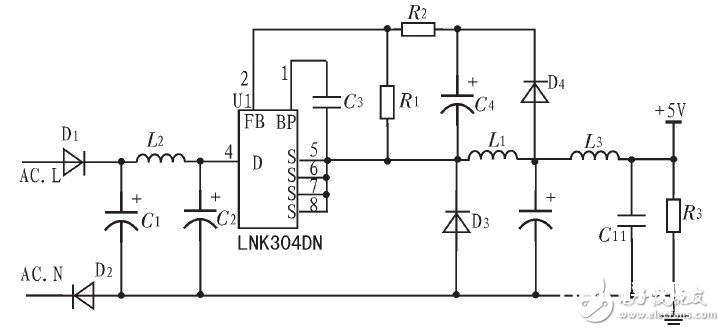

无线接纳模块由两部分组成，供电部分由LNK304DN(＄0.5040)及外围电路组成，该电路可将220 V沟通电压转换成直流5 V电压，别离给接纳模块和操控模块的处理器供电，电路图如图3所示。
图3 操控器供电电路

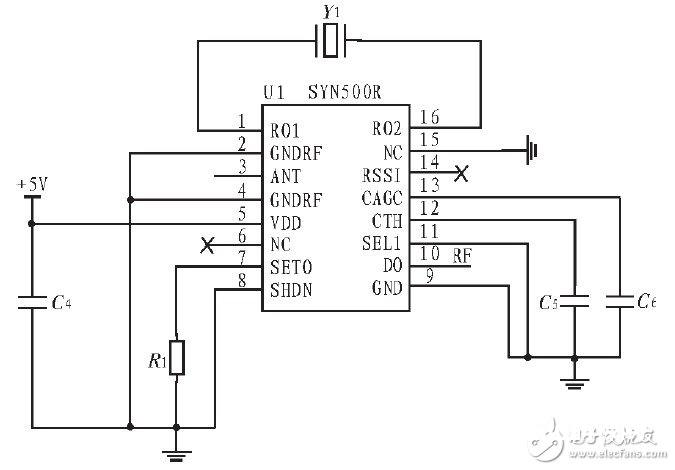

无线接纳部分首要由解码芯片SYN500R、晶振和外围电路组成超外差接纳模块，接纳模块担任接纳来自发送模块的编码，然后将编码交由处理器处理，处理器处理后经过扩大器将信号扩大，然后操控继电器的开和合，接纳部分电路图如图4所示。
图4 无线接纳电路
操控模块规划

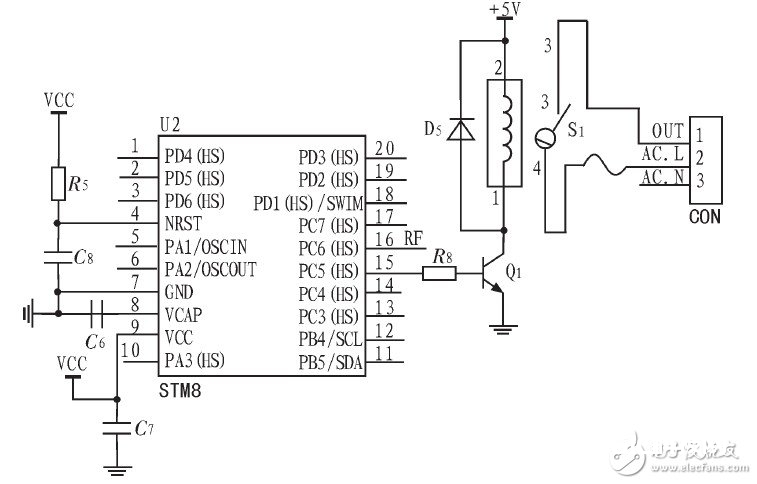

操控模块首要由处理器单片机、继电器和外围元件组成开关电源，con端接入沟通照明电，AC-L和AC-N别离接入沟通电前方和零线，OUT端衔接负载，此体系能够操控多路负载，试验中该操控模块衔接了一个继电器操控一路负载，操控模块电路图如图5所示。
图5 操控模块电路
本站网技能修改点评剖析：
操控体系在试验室进行了测验，操控器衔接2盏100 W的照明灯作为负载进行了开始调试，2个继电器别离操控两盏灯，运用遥控器操控两盏灯的亮和灭，在室内空阔间隔20 m内信号接纳杰出，试验较好的到达了预期作用，为下一步的研讨供给了根底。受当时无线网络信号的搅扰、传送带宽方面和稳定性的约束，使得比如高质量活动图画传输等一些更高层次的功用使用仍比较难以实现，家居智能化以及无线长途操控技能将会得到更大的开展。
