PDP彩电微操控器电路根本组成框图如下图所示。从图中能够看出，微操控器电路首要由MCU及作业条件电路（供电、复位、振动电路）、遥控接纳电路、按键输入电路、EEPROM数据存储器、Flash程序存储器、开关量操控电路（输出凹凸电平）、模拟量操控电路（输出PWM脉冲信号）、I2C总线（并行总线、串行总线、SPI总线）操控电路等组成。下面扼要进行介绍。
1．MCU和存储器
PDP彩电中大都选用以51单片机为内核的微操控器，它把可开发的资源（ROM、I/O接口等）悉数供给给彩电生产厂家，厂家可依据运用的需求来规划接口和编制程序，因而适应性较强，运用较广泛。

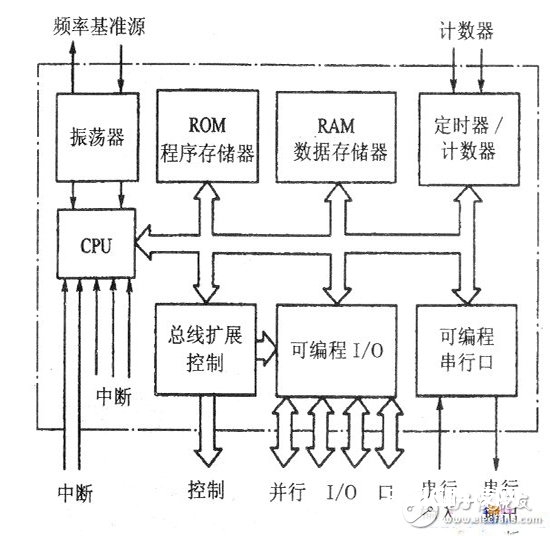

下图所示是MCU硬件组成框图。由图可见，一个最根本的MCU首要由以下几部分组成：
（1）CPU:CPU在微操控器中起着中心效果，微操控器的一切操作动作指令的接纳和履行指令、各种操控功用、辅佐功用都是在CPU的办理下进行的。一起，CPU还要担任各种运算作业。
（2）存储器：MCU内部的存储器包括两个部分：
①随机存储器RAM：用来存储程序运转时的中心数据，在微操控器作业过程中，这些数据或许被改写，所以RAM中寄存的内容是随时能够改动的。需求阐明的是，彩电关机断电后，RAM存储的数据会消失。
②只读存储器ROM：用来存储程序和固定数据。所谓程序便是依据所要解决问题的要求，运用指令体系中包括的指令，编成的一组有次第的指令调集。所谓数据便是MCU作业过程中的信息、变量、参数、表格等。当彩电关机断电后，ROM存储的程序和数据不会消失。
（3）输入/输出（1/O）接口：输入/输出接口电路是指CPU与外部电路、设备之间的衔接通道及有关的操控电路。因为外部电路和设备的电平巨细、数据格式、运转速度、作业方法等均不共同，一般状况是不能与CPU相兼容的（即不能直接与CPU衔接）。这些外部电路和设备只要经过输入/输出接口，相互之间才干进行信息传输、沟通，使CPU与外部电路和设备和谐作业。输入/输出接口的品种繁复，不同的外部电路和设备需求相应的输入/输出接口电路，可运用编制程序的办法详细确认接口的作业方法、功用和作业状况。
输入/输出接口可分红以下三大类：
①并行输入/输出接口：每根引线可灵敏地选做输入引线或输出引线。有些输入/输出引线合适直接与其他电路相连，有些接口能够供给足够大的驱动电流。在PDP彩电中，开关量操控脚和模拟量操控脚都是并行输入/输出端口。别的，有些MCU答应输入/输出接口作为体系并行总线来运用，以扩展并行总线存储器和接口芯片。
②串行输入/输出接口：是最简略的电气接口，与外部电路和设备进行串行通讯时，只需运用很少的信号线。在PDP彩电中，串行输入/输出接口首要有IIC串行总线接口（挂接EEPROM数据存储器和其他具有IIC总线接口的IC）和SPI总线串行总线接口（挂接具有SPI接口的Flash程序存储器）两品种型。
（4）守时器/计数器：在MCU的许多运用中，往往需求进行准确的守时和发生方波信号，这由守时器/计数器来完结。有的守时器还具有主动从头加载的功用，运用愈加灵敏便利，很简单发生一个可编程的时钟。当作业在计数器方法时，可从指定的输入端输入脉冲，对其进行计数运算。
（5）体系总线：MCU的各个根本电路之间经过地址总线（AB）、数据总线（DB）和操控总线（CB）衔接在一起，再经过并行输入/输出接口与MCU外部的电路联络。
2．MCU的作业条件
MCU要正常作业，有必要供电、复位、振动正常。
（1）供电电路：PDP彩电MCU的供电由电源电路供给，供电电压约3～5V。该电压应为不受控电压，即彩电进入待机状况时，供电电压不能丢掉；不然，彩电将不能被再次唤醒。
（2）复位电路：复位电路的效果是：使MCU在取得供电的瞬间，由初始状况开端作业，若MCU内的RAM随机存储器、记数器等电路取得供电后不经复位便开端作业，或许会因某种搅扰导致MCU因程序紊乱而不能正常作业。为此，MCU需求设置复位电路。复位电路由专门的电路（集成电路或分立%&&&&&%）组成，有些MCU选用高电平复位（即通电瞬间给MCU的复位端参加一高电平信号，正常作业时再转为低电平）：有些MCU选用低电平复位（即通电瞬间给MCU的复位端参加一低电平信号，正常作业时再转为高电平），由MCU的结构决议。
（3）振动电路：MCU的一切作业都是在时钟脉冲效果下完结的，如存/取数据、模拟量存储等操作。只要在时钟脉冲的效果下，MCU才干有条有理地作业；不然，MCU不能正常作业。
MCU的振动电路一般由外接的晶体、%&&&&&%和MCU内电路一起组成。晶体的两脚和MCU的两个晶振脚相连；发生的时钟脉冲信号经MCU器内部分频器分频后，作为MCU正常作业的时钟信号。不同的MCU，所选用的晶体频率不尽相同。为了进步运转速度，晶振的频率一般高于10MHz。
3．遥控输入电路
红外接纳扩大器是置于电视机前面板上一个金属屏蔽罩中的独立组件，其内部设置了红外光敏二极管、高频扩大、脉冲峰值检波和整形电路。红外光敏二极管能接纳940nm的红外遥控信号，并经扩大、带通滤波，取出脉冲编码调制信号（载频为38kHz）；再经脉冲峰值检波、低通滤波、脉冲整形处理后，构成脉冲编码指令信号，加到MCU的遥控输入脚，经MCU内部解码后，从MCU相关引脚输出操控信号，完结遥控器对电视机各种功用的遥控操作。
4．按键输入电路
按键是一些小的电子开关，效果便是使电路通与断，当按下开关时，按键开关接通，手松开后，按键开关断开。按不同的按键，会使MCU的按键输入脚取得不同的直流电压，据此，MCU就能够判别按压的是哪个功用键，然后依据该键的功用，对相关电路进行操控。
5．开关量操控电路
所谓MCU的开关量，便是输入到MCU或从MCU输出的高电平或低电平信号。MCU的开关量操控信号首要有AV/TV视频切换信号（输出）、VGA/YPbPr切换信号（输出）、S端子辨认信号（输入）、静音操控信号（输出）、制式操控信号（输出）、待机操控信号（输出）等。
6．模拟量操控电路
MCU模拟量操控信号是指MCU输出的PWM脉冲信号，经外围RC等滤波电路滤波后，可转换为巨细不同的直流电压，该直流电压再加到负载电路上，对负载进行操控。
MCU输出的模拟量操控信号首要有亮度操控信号、音量操控信号等。因为MCU-般设有IIC总线操控脚，许多操控信息均由MCU经过IIC总线进行操控，因而，可大大削减模拟量操控信号的数量，使操控电路大为简化。
7．IIC总线操控电路
（1）IIC总线操控电路：它是由飞利浦公司开发的一种总线体系，面世后敏捷在家用电器等产品中得到了广泛的运用。MCU上的IIC总线由两根线组成：一根串行时钟线（SCL）和一根串行数据线（SDA）。MCU运用串行时钟线宣布时钟信号，运用串行数据线发送或接纳数据。
PDP彩电中许多需求由MCU操控的%&&&&&%都能够挂接在IIC总线上，MCU经过I%&&&&&%总线对这些电路进行操控。
（2）SPI总线电路：它是摩托罗拉公司推出的串行总线体系，能够使MCU与各种外围设备以串行方法进行通讯，以交流信息。在PDP彩电中，SPI总线首要挂接具有SPI接口的Flash程序存储器。
SPI总线接口一般运用四条线：串行时钟线SCK、MCU输入/Flash数据输出线SO、MCU输出/Flash数据输入线SI和低电平有用的Flash挑选线CS（的反）。因为SPI体系总线总共只需四位数据和操控线，因而，选用SPI总线接口能够简化电路规划，进步规划的可靠性。
（3）并行总线电路：并行总线上传送的信息包括：
数据信息、地址信息、操控信息，因而，并行总线包括有三种不同功用的总线，即数据总线DB（DataBus）、地址总线AB（AddressBus）和操控总线CB（ControlBus）。
数据总线DB用于传送数据信息。数据总线是双向三态方式的总线，既能够把MCU的数据传送到并行接口电路（如并行Flash/闪速存储器、帧存储器等），也能够将外部的数据传送到MCU。数据总线的位数是MCU的一个重要目标，一般与MCU的字长共同。例如，PDP彩电的MCU字长是8bit，其数据总线宽度也是8bit（常用DO～D7表明）。
地址总线AB是专门用来传送地址的，因为地址只能从MCU传向外部并行接口电路，所以总是单向三态的，这与数据总线不同。地址总线的位数决议了MCU可直接寻址的内存空间巨细。例如，若地址总线为16bit（常用AO～A17表明），则其最大可寻址空间为2的16次方=64KB；若地址总线为20bit（常用AO～A19表明），其可寻址空间为2的20次方=lMB。一般来说，若地址总线为n位，则可寻址空间为2的n次方B。
操控总线CB用来传送操控信号和时序信号。操控信号中，有的是MCU送往并行接口电路，如读／写（RD/WR）信号、片选（CS或CE）信号、地址锁存答应（ALE）信号等；也有的是其他部件反馈给MCU的，如中止恳求信号、总线恳求信号等。因而，操控总线的传送方向由详细操控信号而定，一般是双向的。
