该体系以凌阳公司的16位单片机SPCE061A作为主操控器，经过烟雾传感器与人体热释电红外传感器别离感应烟雾与人体红外信号，经过单片机做出报警动作。选用两片凌阳单片机作为从站，到达异地网络监控的意图。选用双光电开关的规划，感应人员的进出状况。选用射频信号发射与接纳设备，感应贵重物品的进出。测验结果表明，体系作业杰出，几天内的人员与贵重物品进出状况均有记载。该规划首要立异点是选用单片机进行操控，能够完成网络监控。
烟雾勘探电路模块
选用MQ-2烟雾传感器，它具有勘探规模广，灵敏度高，呼应康复快，稳定性优，寿命长等长处，配以简略的驱动电路即可完成烟雾检测。烟雾传感器电路如图2所示。当未检测到烟雾信号时，比较器输出低电平；当传感器检测到烟雾信号时，比较器输出5V高电平，报警器动作。
图2 烟雾传感器结构图
人体红外勘探电路模块

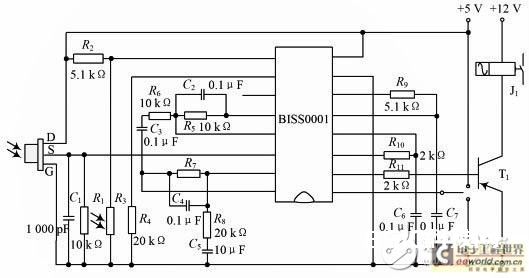

选用芯片BISS0001配以热释电红外传感器KBS-6B和少数外接元器材构成被动式红外人体传感器。加装菲涅尔透镜大大提高了检测规模，很好的满意了人体检测需求。当有人从热释电传感器经过期，BISS0001的Vo口输出一正向脉冲，报警器动作。电路结构如图3所示。
图3 热释电红外传感器结构
人员进出检测电路模块

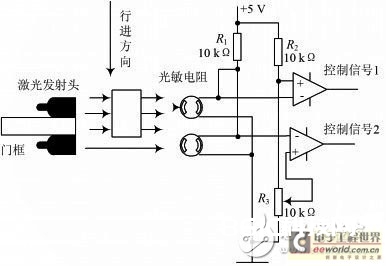

选用前后放置的两个红外光电开关，经过对开关次序的检测确认人员进/出宿舍。当有人出宿舍时操控信号1先置高，然后操控信号2置高，经过对时序的判别即可得出人员外出的定论。有人进入时同理。检测电路如图4所示。
图4 人员进出检测电路图
贵重物品检测电路模块

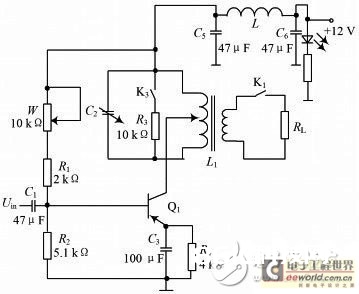

为到达贵重物品检测的要求，将一单调谐回路谐振放大器至于卡片内，卡片挂在贵重物品上，卡片向外宣布射频信号，当其收支宿舍时，与副边线圈产生谐振，负载电压产生变化，经过对负载的检测即可记载人员进出状况。电路如图5所示。
图5 贵重物品检测电路图
完成对宿舍安防状况进行异地监控，选用一主两从的方法进行模仿，其间主站能够完成对从站的查找，实时显现从站是否在线，并进行信息的接纳处理、显现、记载与报警，从站进行信息获取与发送。主站上可完成对从站信息的实时显现，并将报警及贵重物品进出信息存储在主站的FLASH 内，省去了外接存储芯片，可方便地读取与显现。运用人体传感器并经过对进出宿舍的人员进行计数来确认宿舍内人数，并提示锁门。选用单片机内部时钟作为时刻基准，经过键盘进行时刻设定，用以记载报警时刻。运用单片机内部的语音模块完成语音报警，直观有用。这种操控计划充分运用了单片机的片内资源，运用外部器材少，简略有用。
