前置运算放大器的噪音剖析及使用CMOS工艺完成电路设计

前置运算放大器的噪音分析及利用CMOS工艺实现电路设计-D类音频功率放大器中,前置运算放大器是一个比较重要的模块,它位于整个拓扑结构中的前面,完成输入信号源的加工处理,或者实现放大增益的设置,或者实现阻抗变换的目的,使其和后面功率放大级的输入灵敏度相匹配;前置放大器获得并稳定输入音频信号,并确保差动信号,设计时需要尽量减小其等效输入的闪烁噪声及热噪声,降低输出电阻,增加其PSRR、CMRR、SNR、频带宽度、转换效率等参数。

D类音频功率扩大器中,前置运算扩大器是一个比较重要的模块,它坐落整个拓扑结构中的前面,完结输入信号源的加工处理,或许完结扩大增益的设置,或许完结阻抗改换的意图,使其和后边功率扩大级的输入灵敏度相匹配;前置扩大器取得并安稳输入音频信号,并保证差动信号,设计时需求尽量减小其等效输入的闪耀噪声及热噪声,下降输出电阻,添加其PSRR、CMRR、SNR、频带宽度、转化功率等参数。

一般来说,双极晶体管的闪耀噪声具有较低的转角频率(闪耀噪声和热噪声的交叉点),低于MOS晶体管的闪耀噪声,在音频等低频的规划体系中,运用双极晶体管的规划有利于下降噪声,但是在混合信号电路的规划中,衬底噪声对双极晶体管就有很大的影响,所以在混合信号电路规划中,更多的运用MOS晶体管,因而这儿说到的运放就选用CMOS工艺完结了相应的规划。

1 、音频功放中前置运算扩大器的功用

如图1所示,D类音频功率扩大器首要由以下几个模块组成:前置运算扩大器、调制级、偏置、操控级、驱动级及输出功率管级(BTL);前置运算扩大器坐落整个结构的开始端,本规划中,要求前置运放有正常作业形式(play)及噪声按捺作业形式(mute)两种作业形式,在正常作业形式下,运放接纳信号源,正常作业,后边各级完结相应调制及信号的再生;在噪声按捺作业形式下,运放中止接纳输入信号源,差分输出端各被胁迫在固定的电压下,其它模块正常作业,BTL输出端为相同的输出方波,在负载上,看不到信号的再生重现,此刻处于静音状况,运用静噪状况的首要效果是按捺开关机时分的爆裂(pop)噪声,其完结的电路内部结构如图2所示。

前置运算扩大器的噪音剖析及运用CMOS工艺完结电路规划

2 、前置运算扩大器的噪声特性

运算扩大器电路中存在5种噪声源:散粒噪声(Shot Noise)、热噪声(Thermal Noise)、闪耀噪声(Flicker Noise)、爆裂噪声(Burst Noise)、雪崩噪声(Avalanche Noise),关于CMOS工艺,散粒噪声、爆裂噪声和雪崩噪声在运算扩大器电路中一般没有太大影响,即便有,也能够消除,在噪声剖析中能够不予考虑。

2.1 噪声模型

电阻的噪声首要是热噪声。该噪声能够等效为一个抱负的无噪声电阻串连一个电压源,或并联一个电流源作为它的噪声模型,其等效的噪声电流及电压别离为:

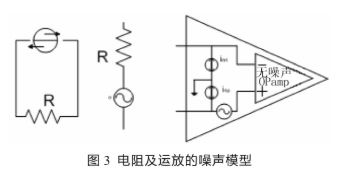

运算扩大器制造商供给的噪声目标,一般是指在运算扩大器输入端测验的噪声,包含热噪声及闪耀噪声。而运算扩大器内部的噪声经过内部等效来描绘,运算扩大器内部可视为一个抱负的无噪声运算扩大器(Noisless OpAmp),经过在抱负无噪声运算扩大器的同相输入端串联一个噪声电压源,同相、反相输人端到地别离串联一个噪声电流源,来表征内部噪声,关于单管NMOS或许PMOS,它们的等效噪声电流及噪声电压别离为:

上面各式及下面说到的公式中,K为Boltzmann常数,T是热力学温度,gm为晶体管的跨导。k是MOS晶体管闪耀噪声系数,W,L别离为MOS晶体管的有用栅宽度和长度,Cox是单位面积的栅氧化电容

2.2 前置运算扩大器的噪声剖析

音频功率扩大器中的前置运放,其噪声模型能够如图4所示,R1、R2是输入电阻,R3、R4是反应电阻,R3和R4为可调电阻,用于设置其整个功放的增益,e1、e2、e3、e4别离为4个电阻的热噪声电压,4个电阻对输入的噪声影响电压别离为:

其前置运算扩大器的噪声为电阻噪声与其运放内部噪声的总和,下面就剖析运放内部噪声。

2.3 全差分运放的内部噪声剖析

咱们知道,噪声规划的要害是输入级的低噪声规划,因而在大多数运放规划的时分,榜首级的要害不是增益的规划,因为这一级的噪声巨细直接决议了整个运放的噪声特性。PMOS管比NMOS管的噪声系数低,利于减小其输入噪声电压,因而输入级常选用:PMOS管差分输入结构。图5便是运放输入级的噪声剖析图,输入管为PMOS。

差分担的源极接到同一点上,那么电流源负载的噪声便是相关噪声源,其等效到Mp1和Mp2上的噪声因为差动的效果就能够彼此抵消,然后减小了电路的噪声。Mp1、Mp2为输入差分对管。别的,关于Mn3管,噪声电压对输入的影响也能够疏忽。

因而图5的噪音为:

得出运算扩大器的内部噪音为:

3、 电路规划及物理层规划

由以上噪声特性的剖析能够看出,要改进运算扩大器的噪声需求挑选适宜的电阻及适宜的MOS管的栅宽长比,本文运用Winbond 0.5μ CMOS典型工艺,对运放噪声进行了剖析,如图6和图7,其间L1《L2《L3。

由图6和图7能够看出,输入管及负载管L越大,噪声特性越好,但因为地图及安稳性的要求,不可能运用过大的L值;经过相同的仿真,对输入的宽长比,咱们也能够得到相似的定论;因而,本文的运放挑选适宜的电阻及输入级和负载管的宽长比,完结了很好的规划,图8给出了具体电路图,且表1给出了其规划的根本仿真成果。

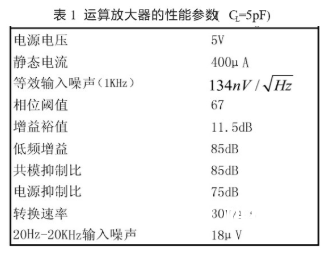

由表1仿真成果能够看出,运放选用低静态电流规划,完结较低的噪卢特性、较高的电源按捺比,及较快的转化速率等。

图9是前置运算扩大器在功率扩大器中的完好地图,运用Winbond 0.5μCMOS工艺,此工艺自身对衬底的噪声有必定的按捺,对音频功率扩大器的规划供给了很好的条件,上图的3个框别离为外部反应电阻、运算扩大器内部结构及内部调零电阻,而且很好地完结了电阻电容及晶体管的匹配。

4、 结束语

噪声是运算扩大器非常重要的参数,它决议了整个体系的灵敏度,本文从噪声这个参数下手,剖析了音频扩大器中前置运放的噪声特性,给出了改进噪声的办法,并用winbond 0.5μCMOS工艺完结了相关规划。
