前语
视频监控体系是智能化弱电项目中最为重要根底的一个子体系。不管是小区、学校、工厂、园区等场景都能看到视频监控体系的身影,今日咱们就一起来聊聊视频监控体系的常用线缆怎么选型。
正文
一套视频监控体系首要是由前端摄像头,链路(网线、电源线、光纤),传输(交流机),存储,解码上墙,大屏等设备组成。视频监控体系中常用的线缆首要是由网线、光纤、电源线等组成,下面来做详细的介绍。
视频监控体系
1、网线
网线在视频监控体系运用的十分多,一般在选型网线的时分要点重视网线线芯资料、芯径以及护套资料等参数。
①网线线芯资料
现在网线的线芯资料首要有无氧铜、铝线、铜包铝、铜包铁等,无氧铜是最好最优质的线材,常用与POE供电体系,电阻小防止电在传输过程中的损耗。一般监控体系中主张选用国标无氧铜的线芯资料作为链路,给摄像头传输数据和电力。

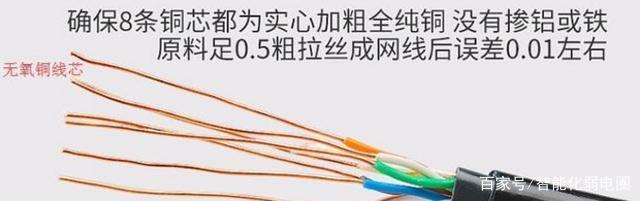

无氧铜网线
铝线
铜包铝
铜包铁
②网线芯径
国标网线:国标网线的无氧铜为原料的线芯。超五类网线铜径巨细能够到达0.51mm,;六类网线无氧铜为原料的线芯,芯径巨细能够到达0.58mm。
非标网线:非标超五类网线的铜芯线不会做足0.51mm,一般为0.48mm,为了节约本钱,选用的资料一般会是铜包铝、铝线等。
网线线芯
③网线护套资料
国标网线护套资料一般都会选用防火阻燃型PVC资料,而非标网线的护套线则是选用抛弃的收回料制造外皮,具有可燃性,在归纳布线工程中许多运用会有火灾等安全隐患。
网线护套资料
2、光纤
视频监控体系,远间隔传输都会引荐运用光纤。光纤具有带广大,抗干扰性强等长处。光纤依照传输形式能够分为多模光纤和单模光纤,两者具有以下特色:
光纤传输体系
①传输形式不同
单模光纤光纤仅仅传送一种形式的光波,色散很小,带宽很大,首要有1G/10G/40G等,一般适用于远间隔传输100KM内。

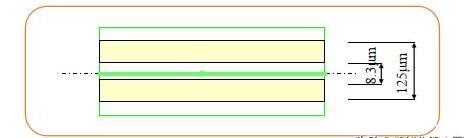

单模光纤
多模光纤能够传送多种形式的光源,会产生光的色散,常用的带宽有1G/10G,传输间隔较短,一般为2KM内。现在单模光纤和多模光纤的价格比较挨近,许多弱电体系远间隔传输都直接选用单模光纤了。
多模光纤
②芯径不同
从外观上来看,多模光纤的芯径一般为50um、62.5um,多模光纤带宽容量小,一般常用的多模光纤光模块带宽为1G和10G,传输间隔也较短;单模光纤的芯径一般为5-10um,单模光纤具有很大的带宽,一般常用的光模块带宽为1G,10G,40G,适用于长间隔的光纤通信。
光纤芯径
一套完好光纤传输体系首要是由光纤配线架、耦合器,跳线接头、尾纤,光纤收发器等组成。现在在介绍光纤传输运用较多的跳线接头。光纤跳线接头便是刺进光模块或许光纤收发器的光纤接头,也分为许多种,相互之间不行互用。一般常用的交流机上的SFP模块便是用的是LC的光纤衔接,光纤收发器一般都是选用SC接口的衔接。
FC光纤衔接器:这类衔接器外部加强方法选用金属套,紧固方法为螺丝扣,一般在ODF配线架上用的较多。
FC光纤衔接器
SC型衔接器:这类衔接器衔接SC接口,常用在光纤收发器的接口,外壳为矩形,紧固方法选用插拔销,不需要旋转。
方形SC接头
LC型光纤衔接器:这类衔接器,常用在衔接SFP光模块的交流机的衔接,它运用方便,选用模块化插孔锁机制成。
LC接口
ST型光纤衔接器:这类衔接器,外壳为圆形,紧固方法为螺丝扣,一般常用于光纤配线架。
ST型光纤衔接器
3、电源线
视频监控体系中常用的电源线便是RVV线缆,现在视频监控电源线首要标准有RVV2X0.5,RVV2x1.0,RVV2x1.5,这三种都是两芯护套线,短间隔运用软线电源线,间隔较长运用硬线作为电源线。现在选用电源线的标准一般依照经历:
①若在40米内,摄像头数量较少,一般为4个左右,能够选用RVV2X0.5的电源线独自拉线到监控主机或许交流机,然后用监控开关电源供电。
②若超越40米,摄像头数量较多,能够选用220V会集供电,然后到摄像头结尾进行变压12V给摄像头供电,能够选用RVV2X1.0或许RVV2X1.5线缆供电。
RVV 2*1.0线缆
总结
现在视频监控网络体系顶用的较多的首要是网线,光纤和电源线。网线在实践视频监控体系中能够依据网线线芯资料,网线芯径以及网线护套资料进行选型;光纤依照传输形式不同能够分为多模和单模,但现在价格比较挨近,一般选型为单模;电源线首要选型为RVV线缆,摄像头4个左右,间隔40米内,能够选型电源线缆为RVV2X0.5,独自拉线到监控主机或交流机;超越40米能够选型电源线缆为RVV2X1.0或许RVV2X1.5。
