RH3845MK高输入电压降压稳压器参数介绍及中文PDF下载

RH3845MK相关信息来自ADI官网，详细参数以官网发布为准,RH3845MK供给信息可在查IC网查找相关供给商。

产品概况

RH3845是一款高压同步电流形式控制器，适用于中高功率、高功率电源。供给4V至60V宽输入规模（发动电压最低7.5V）。板载稳压器经过直接从V_IN供给IC电源，以简化偏置要求。

使用反向电感电流按捺功用（支撑间歇操作）来改进轻载功率。该器材的太空版别不供给BurstMode®。

其他特性包含能够与噪声灵敏型使用的外部时钟同步的可调固定作业频率、能够驱动大型N通道MOSFET的栅极驱动器、精细欠压确定、短路维护和可编程软发动。

第三方供给商供货状况

咱们与第三方供给商协作，第三方会对内部带有RH Dice的封装产品进行拼装和测验。

使用

• 中心母线电源
• 航空电子和控制系统
• 分布式功率转换器

优势和特色

• 循经过LTC认证的MIL-PRF-38535 V级流程的要求
• 高压运转：最高60V
  • 关于高于30V的使用，主张审阅“辐射陈述”部分供给的单粒子陈述。
• 输出电压高达36V
• 可同步至最高600kHz
• 可调稳定频率：- 100kHz至500kHz
• 关断电流：100μA
• 能够驱动大功率MOSFET
• 短路维护和软发动
• 辐射功能

辐射功能

• 依据TM1019.8、MIL-STD-883，契合总电离辐射剂量(TID)抗扰度要求：
  • 200kRad (Si)，契合条件A要求(50Rads(Si)/s)
  • 100kRad (Si)，契合条件D要求(10mRads(Si)/s)
  • ELDRS经过100kRad(Si)规范
• 位移损害缺点(DDD)高达1E12中子/cm²
• 温度100°C时，单粒子瞬态(SET)、单粒子翻转(SEU)和单粒子确定(SEL)测验的线功能量传递(LET)高达117.6 MeV.cm²/mg

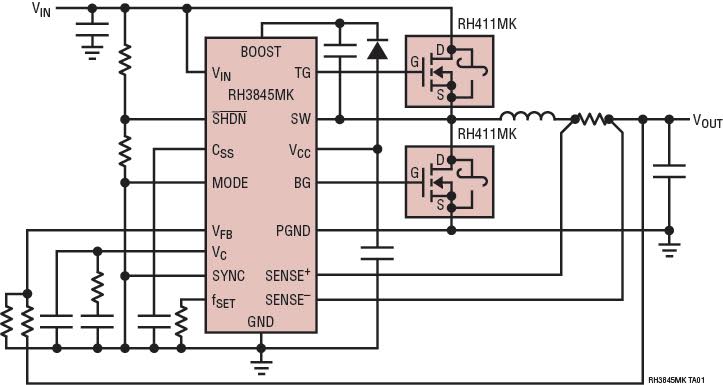

RH3845MK电路图

RH3845MK中文PDF下载地址

RH3845MK下载链接地址：https://www.analog.com/media/en/technical-documentation/data-sheets/rhk3845mkfb.pdf
