当今的电子产品，信号速度越来越快，集成电路芯片的供电电压也越来越小，90年代芯片的供电一般是5V和3.3V，而现在，高速IC的供电一般为2.5V, 1.8V或1.5V等等。关于这类电压较低直流电源的电压测验（简称电源噪声测验），本文将扼要评论和剖析。
在电源噪声测验中，一般有三个问题导致丈量不精确
l 示波器的量化差错
l 运用衰减因子大的探头丈量小电压
l 探头的GND和信号两个勘探点的间隔过大
示波器存在量化差错，实时示波器的ADC为8位，把模拟信号转化为2的8次方（即256个）量化的等级，当显现的波形只占屏幕很小一部分时，则增大了量化的间隔，减小了精度，精确的丈量需求调理示波器的笔直刻度（必要时运用可变增益），尽量让波形占满屏幕，充分利用ADC的笔直动态规模。在图一中蓝色波形信号（C3）的笔直刻度是赤色波形（C2）四分之一，对两个波形的上升沿进行扩大（F1=ZOOM(C2), F2=ZOOM(C3)），然后对扩大的波形作长余辉显现，能够看到，右上部分的波形F1有较多的阶梯（即量化等级），而右下部分波形F2的阶梯较少（即量化等级更少）。假如对C2和C3两个波形丈量一些笔直或水平参数，能够发现占满屏幕的信号C2的丈量参数计算值的标准偏差小于后者的。说明晰前者丈量成果的一致性和精确性。
图一 示波器ADC的量化差错
一般丈量电源噪声，运用有源或许无源探头，勘探某芯片的电源引脚和地引脚，然后示波器设置为长余辉形式，最后用两个水平游标来丈量电源噪声的峰峰值。这种办法有一个问题是，惯例的无源探头或有源探头，其衰减因子为10，和示波器衔接后，笔直刻度的最小档位为20mV，在不运用DSP滤波算法时，探头的本底噪声峰峰值约为30mV。以DDR2的1.8V供电电压为例，假如按5％来算，其答应的电源噪声为90mV，探头的噪声现已挨近待测验信号的1/3，所以，用10倍衰减的探头是无法精确测验1.8V/1.5V等小电压。在实践测验1.8V噪声时，笔直刻度一般为5-10mV/div之间。
别的，探头的GND和信号两个勘探点的间隔也十分重要，当两点相距较远，会有许多EMI噪声辐射到探头的信号回路中（如图二所示），示波器调查的波形包含了其他信号重量，导致过错的测验成果。所以要尽量减小探头的信号与地的勘探点距离，减小环路面积。
关于小电源的电压测验，咱们引荐衰减因子为1的无源传输线探头。运用这类探头时，示波器的最小刻度可达2mV/div，不过其动态规模有限，偏移的可调规模约束在+/-750mV之间，所以，在丈量常见的1.5V、1.8V电源时，需求隔直电路（DC-Block）后再输入到示波器。

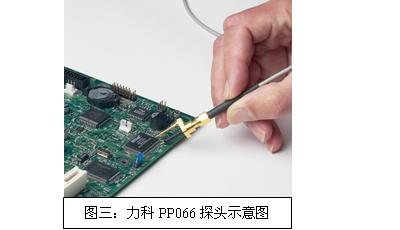

如图三为力科PP066探头，该探头的地与信号的距离可调理，探头的地针可弹性缩短，操作起来十分便利。经过同轴电缆加隔直模块后衔接到示波器通道上。也能够把同轴电缆剥开，直接把电缆的信号和地焊接到待测验电源的电源和地上。在图四中把SMA接头的同轴电缆的一段剥开，焊接到了电脑主板的DDR2供电的1.8V上面，丈量其电源噪声。
图四 丈量某电脑主板DDR2的1.8V的电源噪声
