高通QC3.0的技术细节详解

高通QC3.0的技术细节详解-快充技术自推出以来一直好评连连,在现在这个大屏幕的手机时代,电池容量也随之增加,手机充电的速度不能如同往日了,所以厂商纷纷研发新的充电技术,来提高消费者的体验水平。

  快充技能自推出以来一向好评连连,在现在这个大屏幕的手机年代,电池容量也随之添加,手机充电的速度不能好像往日了,所以厂商纷繁研制新的充电技能,来进步顾客的体会水平。

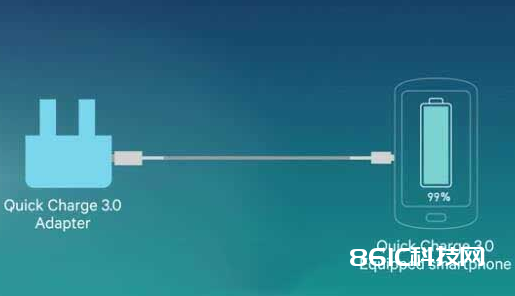

  早在上一年9月份时高通就推出了第三代快充技能——QuickCharge3.0(以下简称QC3.0), QC3.0是2.0基础上的晋级,是技能层面的一个改进,比上一代功率进步38%,充电速度进步27%,发热下降45%,从以上数据来看,QC3.0在充电温度的操控上仍是有很大进步的,而这也将在必定程度上确保产品的安全性。

  Quick Charge 3.0还带来了诸多方面的进步:在Quick Charge 2.0的基础上增强了灵敏性,特别是在充电选项方面。Quick Charge 2.0供给5V、9V、12V和20V四档充电电压,Quick Charge 3.0则以200mV增量为一档,供给从3.6V到20V电压的灵敏挑选。这将答应手机取得适可而止的电压,到达预期的充电电流,然后最小化电量丢失、进步充电功率并改进热体现。

  向下兼容2.0且可独立别离

  QC3.0只是在2.0的基础上进行一些改动,主要是模块的调理微调。别的,它具有向后兼容的才能,可以兼容2.0,也可以兼容其他传统的,比方USB充电的设备,相同可以支撑像曾经的iPad或许iPhone的快速充电。

  一起,QuickCharge是一个敞开的规范,因而除了骁龙处理器之外,其他处理器渠道也可以运用这一技能。

  独立芯片的优点

  高通把PMIC电源办理电路是集成在高通不同层级的芯片傍边,QC3.0的晋级只需求在PMIC里边写入进行晋级便可以,因而并没有剩余部件的添加。关于独立的充电IC,高通也会供给,包含QC2.0和3.0。

  独立充电IC可以适用不同类型的芯片组,即便这个芯片组并没有电源办理电路,其也可以搭载高通所供给的一整套计划,愈加灵敏。

  充电安全主动防护

  关于QC的快充技能,高通有着本身的一套安全措施。其中有一个技能名字叫APSD(AutomaticPowerSourceDetection),芯片主动地对电源进行侦测,辨认电量输入是来自什么方向,如PC、电源插座、USB等等,对每一个电量来历进行IP符号,可以快速辨认。

  随后一个技能叫A%&&&&&%L(AutomacticImputCurrentLimit),其可以主动去辨认电源适配器的特点,例如知晓输入电流的巨细,依据电流的巨细平衡适配器输出的电流和终端所需求的电流,实践就是一个智能适配的功用。假设你的手机最大能承受2A的充电电流,那么芯片会主动一开始把电流设定到2A,不过假如长时间处在这个电流峰值,会有必定的危险性,因而在这个电流高度下其会略微下降,确保安全。

  此外,高通针对充电线也有一个技能,那就是当充电线呈现短路等状况时分,芯片是可以侦测出来,然后会经过INOV技能对充电电流进行适配,以确保电流不会过大或许不稳定而导致手机终端损坏。
