集成电路怎样测好坏
现在的电子产品往往因为一块集成电路损坏，导致一部分或几个部分不能正常作业，影响设备的正常运用。那么怎样检测集成电路的好坏呢？
一般一台设备里边有许多个集成电路，当拿到一部有毛病的集成电路的设备时，首要要依据毛病现象，判别出毛病的大体部位，然后经过丈量，把毛病的或许部位逐渐缩小，最终找到毛病地点。
要找到毛病地点有必要经过检测，一般修补人员都选用测引脚电压办法来判别，但这只能判别出毛病的大致部位，而且有的引脚反响不灵敏，乃至有的没有什么反响。就是在电压违背的状况下，也包括外围元件损坏的要素，还有必要将集成块内部毛病与外围毛病严厉差异开来，因而单靠某一种办法对集成电路是很难检测的，有必要依靠归纳的检测手法。
检测集成电路是否正常，可选用以下几种办法：
（1）逻辑剖析法
所谓逻辑剖析法是指若置疑某一集成电路有问题，可先丈量该集成电路的输入信号是否正常，再丈量集成电路的输出信号是否正常，若有输入而无输出，一般可判别该集成电路损坏。
（2）直流电阻比较法
直流电阻比较法是把要检测的集成电路各引脚的直流电阻值与正常集成电路的直流电阻值相比较，以此来判别集成电路的好坏。丈量时要运用同一只万用表，同一个电阻挠位，以减小丈量误差。直流电阻比较法能够对不同机型、不同结构的集成电路进行检测，但需以相同类型的正常集成电路作为参照。
（3）扫除法
扫除法是指，修理中若判别某一部分电路（包括有集成电路）有毛病，可先检测此部分电路的分立元器件是否正常，若正常，则阐明集成电路有问题，应考虑替换。
此法不需求集成电路的参阅材料，而且不用了解内部作业原理，在彩电修理中常常运用。
（4）直流电压丈量法
直流电压丈量法是检测集成电路的常用办法，主要是丈量集成电路各引脚对地的直流作业电压值，再与标称值相比较，然后判别集成电路的好坏。
1
下面介绍一些常用的集成电路好坏检测办法：
1.开路丈量电阻法
开路丈量电阻法是指在集成电路未与其它电路衔接时，经过丈量集成电路各引脚与接地引脚之间的电阻来判别好坏的办法。
集成电路都有一个接地引脚（GND），其它各引脚与接地引脚之间都有必定的电阻，因为同类型的集成电路内部电路相同，因而同类型的正常集成电路的各引脚与接地引脚之间的电阻均是相同的。依据这一点，可运用开路丈量电阻的办法来判别集成电路的好坏。
在检测时，万用表拨至R×100Ω挡，红表笔固定接被测集成电路的接地引脚，黑表笔顺次接其他各引脚，如下图所示，测出并记下各引脚与接地引脚之间的电阻，然后用相同的办法测出同类型的正常集成电路的各引脚对地电阻，再将两个集成电路各引脚对地电阻逐个对照，假如两者彻底相同，则被测集成电路正常，假如有引脚电阻距离很大，则被测集成电路损坏。在丈量各引脚电阻最好用同一挡位，假如因某引脚电阻过大或过小难以调查而需求替换挡位时，则丈量正常集成电路的该引脚电阻时也要换到该挡位。这是因为集成电路内部大部分是半导体元件，不同的欧姆挡供给的电流不同，关于同一引脚，运用不同欧姆挡丈量时内部元件导通程度有所不同，故不同的欧姆挡测同一引脚得到的阻值或许有必定的距离。

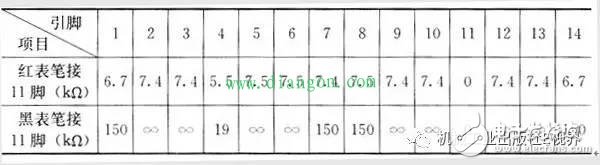

选用开路测电阻法判别集成电路好坏比较预备，而且对大大都集成电路都适用，其缺陷是检测时需求找一个同类型的正常集成电路作为对照，处理这个问题的办法是平常多丈量一些常用集成电路的开路电阻数据，以便今后检测同类型集成电路时作为参阅，别的也可查阅一些材料来取得这这方面的数据，下图是一种常用的内部有四个运算放大器的集成电路LM324，下表中列出其开路电阻数据，丈量运用数字万用表200kΩ挡，表中有两组数据，一组为红表笔接11脚（接地脚）、黑表笔接其他各脚测得的数据，另一组为黑表笔接11脚、红表笔接其他各脚测得的数据，在检测LM324好坏时，也应运用数字万用表的200kΩ，再将实测的各脚数据与表中数据进行对照来判别所测集成电路的好坏。
2.在路检测法
在路检测法是指在集成电路与其它电路衔接时检测集成电路的办法。
（1）在路直流电压丈量法
在路直流电压丈量法是在通电的状况下，用万用表直流电压挡丈量集成电路各引脚对地电压，再与参阅电压进行比较来判别毛病的办法。
在路直流电压丈量法运用要害如下：
①为了减小丈量时万用表内阻的影响，尽量运用内阻高的万用表。例如MF47型万用表直流电压挡的内阻为20kΩ/V，当挑选10V挡丈量时，万用表的内阻为200kΩ，在丈量时，万用表内阻会对被测电压有必定的分流，然后使被测电压较实践电压略低，内阻越大，对被测电路的电压影响越小，MF50型万用表直流电压挡的内阻较小，为10kΩ/V，运用它丈量时对电路电压影响较MF47型万用表更大。
②在检测时，首要丈量电源脚电压是否正常，假如电源脚电压不正常，可查看供电电路，假如供电电路正常，则或许是集成电路内部损坏，或许集成电路某些引脚外围元件损坏，然后经过内部电路使电源脚电压不正常。
③在确认集成电路的电源脚电压正常后，才可进一步丈量其它引脚电压是否正常。假如单个引脚电压不正常，先检测该脚外围元件，若外围元件正常，则为集成电路损坏，假如多个引脚电压不正常，可经过集成电路内部大致结构和外围电路作业原理，剖析这些引脚电压是否因某个或某些引脚电压改变引起，侧重查看这些引脚外围元件，若外围元件正常，则为集成电路损坏。
④有些集成电路在有信号输入（动态）和无信号输入（静态）时某些引脚电压或许不同，在将实测电压与该集成电路的参阅电压对照时，要注意其丈量条件，实测电压也应在该条件下测得。例如彩色电视机图纸上标示出来的参阅电压一般是在接纳彩条信号时测得的，实测时也应尽量让电视机接纳彩条信号。
⑤有些电子产品有多种作业方法，在不同的作业方法下和作业方法切换过程中，有关集成电路的某些引脚电压会发作改变，关于这种集成电路，需求了解电路作业原理才干作出精确的丈量与判别。例如DVD机在光盘出、光盘入、光盘查找和读盘时，有关集成电路某些引脚电压会发作改变。

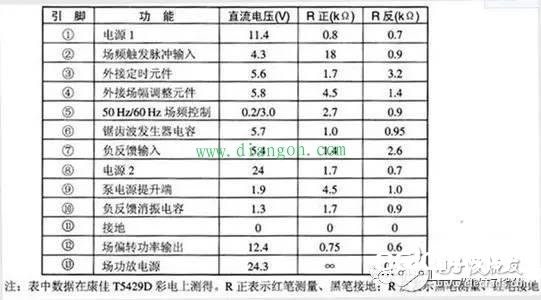

集成电路各引脚的直流电压参阅值能够参看有关图纸或查阅有关材料来取得。下表列出了彩电常用的场扫描输出集成电路LA7837各引脚功用、直流电压和在路电阻参阅值。
（2）在路电阻丈量法
在路电路丈量法是在堵截电源的状况下，用万用表欧姆挡丈量集成电路各引脚及外围元件的正反向电阻值，再与参阅数据相比较来判别毛病的办法。
在路电阻丈量法运用要害如下：
①丈量前必定要断开被测电路的电源，避免损坏元件和外表，并避免测得的电阻值不精确。
②万用表R×10kΩ挡内部运用9V电池，有些集成电路作业电压较低，如3.3V、5V，为了避免高电压损坏被测集成电路，丈量时万用表最好挑选R×100Ω挡或R×1kΩ挡。

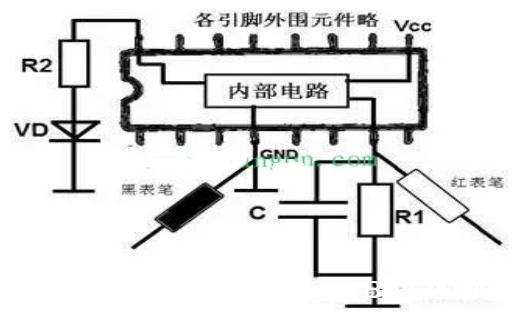

③在丈量集成电路各引脚电阻时，一根表笔接地，另一根表笔接集成电路各引脚，如下图所示，测得的阻值是该脚外围元件（R1、C）与集成电路内部电路及有关外围元件的并联值，假如发现单个引脚电阻与参阅电阻距离较大，先检测该引脚外围元件，假如外围元件正常，一般为集成电路内部损坏，假如大都引脚电阻不正常，集成电路损坏的或许性很大，但也不能彻底扫除这些引脚外围元件损坏。
集成电路各引脚的电阻参阅值能够参看有关图纸或查阅有关材料来取得。
（3）在路总电流丈量法
在路总电流丈量法是指丈量集成电路的总电流来判别毛病的办法。
集成电路内部元件大多选用直接衔接方法组成电路，当某个元件被击穿或开路时，一般对后级电路有必定的影响，然后使得整个集成电路的总作业电流减小或增大，测得集成电路的总电流后再与参阅电流比较，过大、过小均阐明集成电路或外围元件存在毛病。电子产品的图纸和有关材料一般不供给集成电路总电流参阅数据，该数据可在正常电子产品的电路中实测取得。
在路丈量集成电路的总电流如下图所示，在丈量时，既能够断开集成电路的电源引脚直接丈量电流，也能够丈量电源引脚的供电电阻两头电压，然后运用I＝U/R来计算出电流值。
3.扫除法和代换法
不管是开路丈量电阻法，仍是在路检测法，都需求知道相应的参阅数据。假如无法取得参阅数据，可运用扫除法和代换法。
（1）扫除法
在运用集成电路时，需求给它外接一些元件，假如集成电路不作业，或许是集成电路自身损坏，也或许是外围元件损坏。扫除法是指先查看集成电路各引脚外围元件，当外围元件均正常时，外围元件损坏导致集成电路作业不正常的原因则可扫除，毛病应为集成电路自身损坏。
扫除法运用要害如下：
①在检测时，最好在测得集成电路供电正常后再运用扫除法，假如电源脚电压不正常，先查看修正供电电路。
②有些集成电路只需自身和外围元件正常就能正常作业，也有些集成电路（数字集成电路较多）还要求其它电路送有关操控信号（或反应信号）才干正常作业，关于这样的集成电路，除了要查看外围元件是否正常外，还要查看集成电路是否接纳到相关的操控信号。
③对外围元件集成电路，运用扫除法更为方便。对外围元件许多的集成电路，一般先查看一些重要引脚的外围元件和易损坏的元件。
（2）代换法
代换法是指当置疑集成电路或许损坏时，直接用同类型正常的集成电路代换，假如毛病消失，则为原集成电路损坏，假如毛病仍旧，则或许是集成电路外围元件损坏、替换的集成电路不良，也或许是外围元件毛病未扫除导致替换的集成电路又被损坏，还有些集成电路或许是未接纳到其它电路送来的操控信号。
代换法运用要害如下：
①因为在未扫除外围元件毛病时直接替换集成电路，或许会使集成电路再次损坏，因而，关于作业在高电压、大电流下的集成电路，最好在查看外围元件正常的状况下才替换集成电路，关于作业在低电压下的集成电路，也尽量在确认一些要害引脚的外围元件正常的状况下再替换集成电路。
②有些数字集成电路内部含有程序，假如程序发作过错，即便集成电路外围元件和有关操控信号都正常，集成电路也不能正常作业，关于这种状况，可运用一些设备从头给集成电路写入程序，或替换已写入程序的集成电路。
