导言
传统上，阻隔型电源在反应环路中选用一个光耦合器以跨过阻隔势垒来传递调理信息。不幸的是，光耦合器的增益特性会跟着温度和运用期而发生大幅度改动，因此增加了电源环路补偿的难度。
凌力尔特的无需运用光耦合器之反激式转化器系列 (例如：LT®3573、LT3574、LT3575、LT3511、LT3512 和 LT8300) 经过运用一种原边检测计划简化了反应规划，然后免除了增设一个光阻隔器的需求。
LT8302无需运用光耦合器的单片反激式转化器具有一个集成型 65V/3.6A DMOS 电源开关以及内部环路补偿和软起动功用。LT8302 可在低至 2.8V 到 42V 的输入电压范围内运作，并供给高达 18W 的输出功率。其在轻负载条件下履行突发形式 (Burst Mode®) 操作，然后供给低的待机功率损耗，并削减运用的组件数目。
功用和易用性
LT8302 经过直接从原边反激波形对阻隔的输出电压采样以简化阻隔型反激式转化器的规划。该解决计划无需第三个绕组或光耦合器就能完成稳压。输出电压运用两个外部电阻和可选的第三个温度补偿电阻器来设置。经过集成环路补偿和软起动功用，该器材最大极限地削减了所需的外部元件数目，如图 1 所示。鸿沟形式操作答应运用巨细适中的变压器，并坚持杰出的负载调理功用。低纹波突发形式操作可在轻负载条件下完成高功率，一起最大极限地按捺输出电压纹波。
图 1：一个 2.8V~32V 输入的完好 5V 阻隔型反激式转化

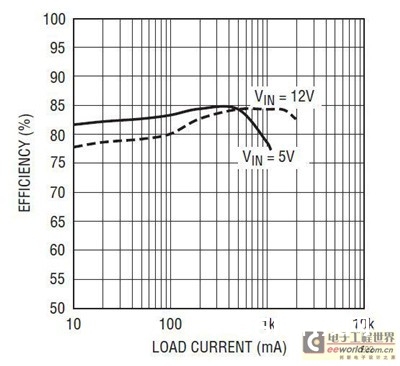

图 2：图 1 所示反激式转化器的功率
图 1 示出了完好的 LT8302 反激式转化器原理图。如图 2 所示，这款转化器具有高达 85% 的功率，并且因为其静态电流很低，因此当选用一个 5V 输入时，可在 10mA 负载条件下坚持 82% 的功率水平。
低 IQ、低预负载和高功率
在十分轻的负载条件下，LT8302 下降开关频率并坚持最小的电流限值。在此类情况下，其将进入低纹波突发形式操作，此刻器材在睡觉形式与开关形式之间切换。在睡觉形式时的典型静态电流为 106μA，而在开关形式时则为 380μA，然后减小了等效的静态电流。
典型的最小开关频率约为 12kHz，且该电路需求一个十分小的预负载 (一般为满负载的 0.5%)。所以，LT8302 在待机形式中的功率损耗十分低，这关于那些要求在始终坚持接通的体系中具有高功率之使用而言会给予优先考虑。
负输入电源
在典型的负输入电源中，该 %&&&&&% 的接地引脚衔接至负输入电压轨，而后者是一个改动的电压。因此，其输出电压随输入电压而改动 (假定没有电平移位电路)。LT8302 的共同反应检测电路可以直接经过开关节点电压波形简略地发生一个安稳的输出电压，因此免除了本来必需的电平移位电路。
图 3 示出了一个简略的负至正降压-升压型转化器，图 4 则示出了一个简略的负至负降压型转化器。

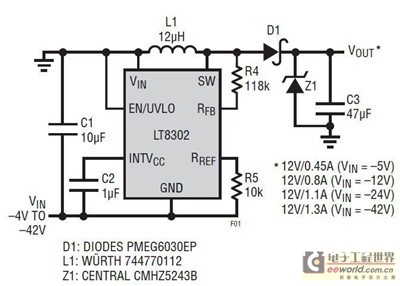

图 3：负输入至正输出的降压-升压型转化器

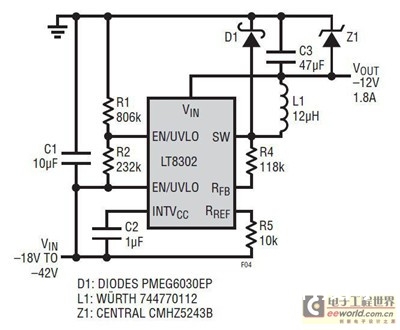

图 4：负输入至负输出的降压型转化器
定论
LT8302 可在 2.8V 至 42V 的输入电压范围内作业，并运送高达 18W 的阻隔输出功率，而无需光耦合器或第三个绕组。该器材集成了许多的特性以尽量削减组件数目，这包含低纹波突发形式操作、内部软起动、欠压闭锁、温度补偿和内部反应环路补偿。
LT8302 是很多使用的抱负挑选，从电池供电型体系到轿车、工业、医疗、电信电源以及阻隔型辅佐 / 内务处理电源等均在其列。高集成度可为阻隔式供电使用供给简略易用、元件数量少、功率高和通用的解决计划。
