TI公司的ADS1299是8路低噪音一起取样的24位的delta-sigma ADC,内置并可编程了增益放大器(PGA),基准电压状语从句:振荡器,集成了脑电图(EEG)所需的通用特性。器材具有十分低的输入参阅噪声:1.0μVPP(70-Hz BW),没路的功率5mW,输入电压电流 300pA,数据速率250SPS到16kSPS,C1.0μVPP(70-Hz BW),CMMR为-110dB,衰减增益为1,2,4,6,8,12或24,单极或双极电源作业,首要用于医疗仪器如EEG和ECG,听觉诱发电位(EAP),脑电双频谱指数(BIS),睡觉研讨监测等,高档多路信号收集。本文介绍了ADS1299首要特性,功用定位,单电源和双极电源作业电路,以及评价板ADS1299EEG-FE首要特性,放置,电路图,资料清单和PCB布局图。
ADS1299是一款低噪声,多通道,一起采样,24位,Δ-Σ(ΔΣ)模数转换器(ADC),具有内置可编程增益放大器(PGA),内部基准电压源和一个板载振荡器。ADS1299集成了脑电图(EEG)运用的一切常用功用。
ADS1299凭仗其高集成度和超卓的功用,能够创立23种可扩展的医疗仪器体系,而尺度,功耗和总成本却大大下降。
ADS1299在每个通道上都有一个灵敏的输入多路复用器,能够独立衔接至内部生成的信号,以进行测验,温度和引出检测。别的,能够挑选输入通道的任何装备以导出患者偏置输出信号。ADS1299的数据速率为250 SPS至16 kSPS。引出检测可经过外部上拉或下拉电阻或鼓励电流吸收器或源在设备内部完成。
多个ADS1299器材能够菊花链装备级联到高通道数体系中。
ADS1299选用TQFP-64封装,额外温度规模为–40℃至+ 85℃。
ADS1299首要特性:
•八个低噪声PGA和八个高分辨率同步采样ADC
•十分低的输入参阅噪声:
1.0μVPP(70Hz BW)
•低功耗:5 mW /通道
•输入偏置电流:300 pA
•数据速率:250 SPS至16 kSPS
•CMRR:–110 dB
•可编程增益:
1、2、4、6、8、12 或24 •单极或双极电源:
–模仿:4.75 V至5.25 V
–数字:1.8 V至3.6V。
•内置偏置驱动放大器,
引出检测,测验信号
•内置振荡器
•内部或外部基准
电压源•灵敏的掉电,待机形式
•与ADS1298IPAG引脚兼容
•兼容SPI™的串行接口
•作业温度规模:–40℃至+ 85℃
ADS1299运用:
•医疗仪器(EEG和ECG),包含:
–脑电图,双光谱指数(BIS),诱发音频电位(EAP),睡觉研讨监视器
•高精度,同步,多通道信号收集
图1.ADS1299功用布局
图2.多个ADS1299器材装备图
图3.ADS1299单电源作业电路图
图4.ADS1299EEG
-FE
本用户攻略介绍了ADS1299EEG-FE 的特性,操作和运用。该EVM是用于8通道,24位,低功耗ADS1299的评价模块。专为脑电图(EEG)运用规划的集成模仿前端(AFE)。ADS1299ECG-FE专用于原型规划和评价。本用户攻略包含完好的电路阐明,原理图和资料清单。
ADS1299EEG-FE旨在评价适用于EEG运用的ADS1299低功耗,低噪声24位一起采样八通道前端。数字SPI™操控接口由MMB0模块化EVM主板(Rev. D或更高版别)供给,该主板衔接到ADS1299EEG FE评价板(Rev A)。ADS1299EEG-FE不是针对EEG运用的参阅规划;相反,其意图是加速评价和体系开发。ADS1299的输出发生未经过滤的原始EEG信号。
MMB0主板答应ADS1299EEG-FE经过可用的USB端口衔接到计算机。本手册阐明了如何将MMB0用作ADS1299EEG-FE的一部分,但未供给有关MMB0自身的技能详细信息。
在整个文档中,缩写EVM和术语评价模块与ADS1299EEG-FE相同。
ADS1299EEG-FE支撑的特性:
硬件功用:
•可装备为双极性或单极性电源操作
•可经过跳线设置装备为内部和外部时钟和参阅
•可装备为直流耦合输入
•外部偏置电极驱动
•供给通用参阅以供挑选一切通道的负极端子。
•挑选任何电极作为参阅电极的
选项•挑选任何电极作为偏置电极的选项
•外部屏蔽驱动放大器
软件功用:
•剖析东西,包含虚拟示波器,直方图,FFT。
•数据导出,用于原始EEG数据的后处理
图5.ADS1299EEG-FE尺度图
ADS1299EEG-FE包含:
•ADS1299EEG FE印刷电路板(PCB),版别A
•MMB0(模块化EVM主板,版别D或更高版别)
•通用沟通到直流壁式适配器,沟通从120V到240V直流+ 6V
图6.ADS1299 EEG-FE前端
图7.ADS1299EEG-FC电路图
图8.ADS1299EEG-FC跨接器电路图

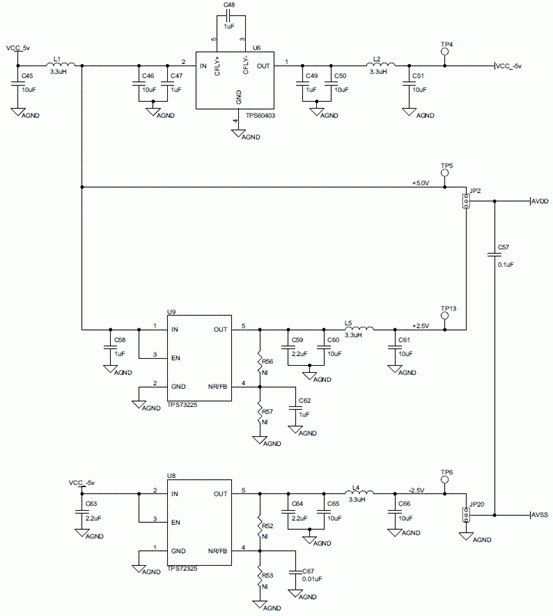

图9.ECG电源
图10.永久基准驱动器(未装置)
图11.ECG MDK板接口适配器电路
ADS1299 EEG-FE资料清单(BOM):
图12.ADS1299EEG-FE PCB布局图(示意图)
图13.ADS1299EEG-FE PCB布局图(中间层1)
图14.ADS1299EEG-FE PCB布局图(中间层2)
图15.ADS1299EEG-FE PCB布局图(紧凑)
图16.ADS1299EEG-FE细长元件布局图
