电源模块因其模块化规划以及较高的可靠性，已被广泛运用于工业通讯、医疗、电力等范畴。在运用进程中，或许会遇到一些毛病问题，轻则导致体系无法发动，重则焚毁电路。那么遇到这些毛病该怎么快速定位与处理呢?
电源模块效果都是为微控制器、集成电路、数字信号处理器、模仿电路及其他数字或模仿负载供电。电源模块的尽管可靠性比较高，但在运用进程也或许呈现毛病，首要的毛病原因分为两大类：参数反常和运用反常。下文将剖析较为常见的电源模块参数反常毛病问题，供给相应的处理计划。其间的某些毛病，你或许也遇到过。
一、输入电压过高
针对电源模输入参数反常——输入电压过高。这中反常轻则导致体系无法正常作业，重则会焚毁电路。那么输入电压过高一般是那些原因形成的呢?
图 1
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或搅扰电压。
针对这一类问题，能够经过调整输出端的负载或调整输入电压规模，详细如下所示：
保证输出端不小于少10%的额定负载，若实践电路作业中会有空载现象，就在输出端并接一个额定功率10%的假负载;
替换一个合理规模的输入电压，存在搅扰电压时要考虑在输入端并上TVS管或稳压管。
二、输出电压过低

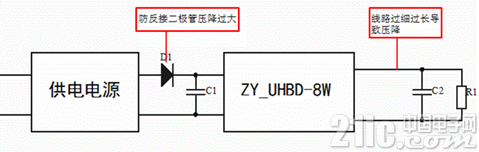

针对电源模输出参数反常——输出电压过低。这或许会导致全体体系不能正常作业，如微控制器体系中，负载忽然增大，会拉卑微控制器供电电压，简单形成复位。而且电源长期作业在低输入电压状况下，电路的寿数也会呈现极大的折损。因而输出电压偏低的问题是不容忽视的，那么输出电压过低一般是那些原因形成的呢?
输入电压较低或功率缺乏;
输出线路过长或过细，形成线损过大;
输入端的防反接二极管压降过大;
输入滤波电感过大。
图 2
针对这一类问题，能够经过调整供电或许替换相应的外围电路来改进，详细如下所示：
调高电压或换用更大功率输入电源;
调整布线，增大导线截面积或缩短导线长度，减小内阻;
换用导通压降小的二极管;
减小滤波电感值或下降电感的内阻。
三、输出噪声过大
针对电源模输出参数反常——输出纹波噪声过大。众所周知，噪声是衡量电源模块好坏的一大要害目标，在运用电路中，模块的规划布局等也会影响输出噪声，那么输出纹波噪声过大一般是那些原因形成的呢?
电源模块与主电路噪声灵敏元件间隔过近;
主电路噪声灵敏元件的电源输入端处未接去耦电容;
多路体系中各单路输出的电源模块之间发生差频搅扰;
地线处理不合理。

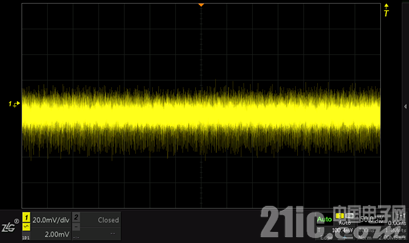

ZDS2024示波器测验有较大噪声搅扰问题的电源模块，如所示：
图 3
针对这一类问题，能够经过将模块与噪声器材阻隔或在主电路运用去耦电容等计划改进，详细如下：
将电源模块尽或许远离主电路噪声灵敏元件或模块与主电路噪声灵敏元件进行阻隔;
主电路噪声灵敏元件(如：A/D、D/A或MCU等)的电源输入端处接0.1μF去耦%&&&&&%;
运用一个多路输出的电源模块替代多个单路输出模块消除差频搅扰;
选用远端一点接地、减小地线环路面积。
四、电源耐压不良
针对电源模性能参数反常——电源模块的耐压不良。一般，阻隔电源模块的耐压值高达几千伏，但或许在运用或测验进程中呈现不能到达该目标的状况，那么哪些因素会大大下降其耐压才能呢?
耐压测验仪存在开机过冲;
选用模块的阻隔电压值不行;
修理中屡次运用回流焊、热风枪。
用耐压仪测验电源模块阻隔电压的办法如所示：
图 4
针对这一类问题，可经过标准测验和标准运用两方面改进，详细如下所示：
耐压测验时电压逐渐上调;
选取耐压值较高的电源模块;
焊接电源模块时要选取适宜的温度，防止重复焊接，损坏电源模块。
选用优质的阻隔电源模块，下降电路的规划危险

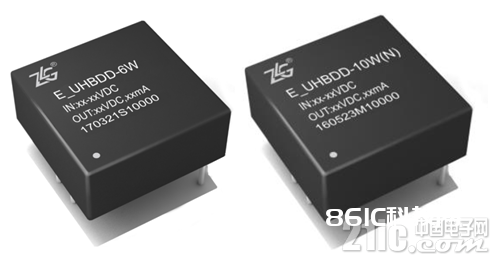

ZLG致远电子自主研制、出产的阻隔电源模块，具有宽输入电压规模，阻隔1000VDC、1500VDC、3000VDC多个系列，封装形式多样，兼容国际标准的SIP、DIP等封装。一起ZLG致远电子依据丰厚的电源规划及运用经历，可为用户供给专业的电源外围运用电路规划经历参阅，提高产品的可靠性。
ZLG致远电子电源模块以其效率高、输入电压规模宽、体积小、可靠性高、耐冲击、阻隔特性好，温度规模宽等特性，适用于做板级的供电电源，广泛运用于电力、工业自动化、通讯、医疗、交通、楼宇自动化、仪器仪表和轿车电子等很多范畴。
