咱们往往对DIY硬件表现出来的功能好坏、跑分凹凸有很大爱好，却很少关怀它们的作业原理。作为技能宅，咱们仍是得对电源的根本作业原理仍是要有个知道，下面咱们浅显易懂地介绍下。
一、为什么要电源？
电源拆解图
假如你对供电系统一概不通，或许就会宣布一个疑问，为什么电力要经过电源才能让电脑各个硬件正常作业？这得要从电源的作业流程说起。
电源的效果便是要将家用高压沟通电转化成纯洁的低压直流电
当市电进入电源后，先经过扼流线圈和电容滤波去除高频杂波和搅扰信号，然后经过整流和滤波得到高压直流电。接着经过开关电路把高压直流电转成高频脉动直流电，再送高频开关变压器降压。最终滤除高频沟通部份，这样最终输出供电脑运用的相对纯洁的低压直流电。
从220V到0.754V
经过上面的简略论说，咱们应该知道一二。家用电路的电压为220V，而咱们了解的电脑配件的电压一般只要个位数伏特，比方民用最强的CPU—— i7-5960X的规范电压仅有1.209V。所以，为什么咱们能够安心在通电非开机状态下拆装配件？那便是因为经过电源后整个主机得到的都是低压直流电。

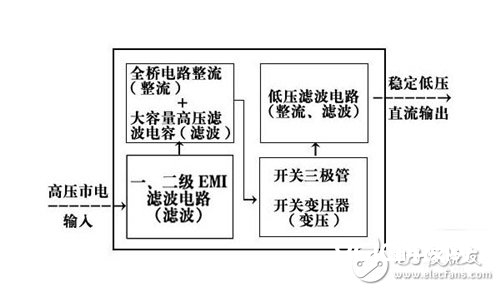

流程图
或许你仍是举得不理解，那么一张图就能告知咱们全部。如上图所示，电源内部的大致流程为：高压市频沟通输入→一、二级EMI滤波电路（滤波）→全桥电路整流（整流）+大容量高压滤波电容（滤波）→高压直流→开关三极管→高频率的脉动直流电→开关变压器（变压）→低压高频沟通→低压滤波电路（整流、滤波）→安稳的低压直流输出。
下面咱们就每一个环节进行简略剖析，来看看220V的电能如何为各个电脑配件服务。
二、低压直流电加工厂是怎样作业的？
一级EMI滤波电路
1、噔噔噔噔噔噔，220V沟通电开端进入咱们家的电源了。来到电源匣子后，首先要经过扼流线圈和电容，也便是咱们了解的一级EMI滤波电路，来滤除高频杂波和同相搅扰信号。
二级EMI滤波电路
2、一次过滤仍是有比较多“杂质”的，所以电源一般还设置二级EMI电路，相同由电感线圈和电容组成，进一步滤除高频杂波。
PFC，现在的根本是自动PFC
3、电流经过二级EMI电路后，就到了PFC电路。PFC便是“功率因数校对”，首要用来表征电子产品对电能的运用功率。功率因数越高，阐明电能的运用功率越高。它在增流滤波电路中有着非常重要的效果，能够在把沟通电转化为直流时进步电源对市电的运用率，削减电能损耗，一起运用PFC能削减电源对市电和其它电器的搅扰。
主电容
4、经过PFC后，沟通电要转化成直流电了，此刻要经过高压滤波电容，将高压沟通电转化为高压直接电。由全桥电路整流和大容量的滤波电容滤波来完结，许多朋友喜爱用这儿所用电容容量的巨细来判别电源的功率。
开关电路
5、转化成直流电后，需求把直流电转化为高频率的脉动直流电，这一步由开关电路来完结。开关电路由两个开关管组成，经过它们的轮番导通和截止来到达转化意图。
低压滤波
6、到最终一步，低压滤波。把得到的脉动直流电，送到高频开关变压器进行降压。再由二极管和滤波%&&&&&%组成的低压滤波电路进行整流和滤波就得到了电脑上运用的纯静的低压直流电。至此，咱们了解的主板24Pin接口吸收的便是纯静的低压直流电，让整机安稳安全得为咱们服务。
是不是很简略？电源的作业原理便是这样，比较功能配件，电源考究的便是内部的完好以及用料的质量，每一个直流电加工流程，都是平等重要的。
三、最终，一句话总结电源作业原理
为了能用于驱动机箱内的各中PC设备，电源首要经过运转高频开关技能将输入的较高的沟通电压（AC）转化成PC电脑作业所需求的（DC），这是电源的根本作业原理。
